什么是晶圓的切割劃片技術

 轉載來源：芯片技術與工藝

作者 | 北灣南巷

出品 | 芯片技術與工藝

晶圓切割劃片技術作為半導體制造流程中的關鍵環節，其技術水平直接關聯到芯片的性能、良率及生產成本。

#01

晶圓切割的背景與意義

1.1 晶圓切割的定義

    晶圓切割（或稱劃片）是半導體制造流程中的重要環節，其目的是將經過多道工序處理的晶圓分割成多個獨立的晶粒。這些晶粒通常含有完整的電路功能，是最終用于制造電子產品的核心組件。隨著芯片設計復雜度和尺寸的縮小，對晶圓切割技術的精度和效率要求也越來越高。

?

在實際操作中，晶圓切割通常采用金剛石刀片等高精度切割工具，以確保每個晶粒保持完整、功能正常。切割前的準備、切割過程中的精確控制及切割后的質量檢測均是關鍵環節。其中，切割前需要對晶圓進行標記和定位，確保切割路徑準確無誤；切割過程中，需要對刀具的壓力、速度等參數進行嚴格控制，以防止損壞晶圓；切割后還需進行全面的質量檢測，確保每一顆芯片符合性能標準。          晶圓切割劃片技術的基本原理不僅僅包括切割設備的選擇和工藝參數的設置，還涉及到材料的力學性能和材料特性對切割質量的影響。例如，低-k介質硅晶圓因其力學性能較差，在切割過程中極易受到應力集中影響，從而引發崩裂、裂紋等失效問題。低-k材料的低硬度和脆性使其在受到機械力或熱應力時更容易發生結構破壞，特別是在切割過程中，刀具與晶圓表面的接觸和高溫會進一步加劇應力集中。

  ?隨著材料科學的進步，晶圓切割技術不僅應用于傳統硅基半導體，還擴展至氮化鎵等新型半導體材料。這些新材料由于其硬度和結構特性，給切割工藝帶來了新的挑戰，需要進一步改進切割工具和技術。

晶圓切割作為半導體產業中的關鍵工藝，隨著需求的變化和技術的進步，仍在不斷優化，為未來的微電子和集成電路技術奠定基礎。除了輔助材料和工具的開發，晶圓切割技術的改進還涵蓋了工藝流程優化、設備性能提升以及切割參數的精確控制等多個方面。這些改進旨在確保晶圓切割過程的高精度、高效率和穩定性，以滿足半導體行業對更小尺寸、更高集成度和更復雜結構芯片的需求。

 1.2 晶圓切割的重要性

晶圓切割在半導體制造流程中扮演著關鍵角色，直接影響后續工序以及最終產品的質量和性能。以下從幾個方面詳細說明晶圓切割的重要性。

 首先，切割精準度和一致性是確保芯片成品率和可靠性的關鍵。在制造過程中，晶圓經過多道工序后形成了多個微小電路結構，需要精確劃分為獨立的芯片（晶粒）。如果切割過程中的定位或切割誤差較大，可能導致電路受損，進而影響芯片的功能與可靠性。因此，高精度的切割技術不僅能保證每顆芯片保持完整性，還能避免芯片內部電路損壞，提高成品率。

其次，晶圓切割對生產效率和成本控制有著顯著影響。晶圓切割作為制造流程中的重要步驟，其效率直接影響后續工序的進度。通過優化切割工藝，提高設備的自動化程度和切割速度，可以顯著提升整體生產效率。另一方面，切割時的材料損耗也是企業控制成本的重要環節。使用先進的切割技術不僅能減少切割過程中不必要的材料浪費，還能提高晶圓的利用率，進而降低生產成本。

隨著半導體技術的進步，晶圓的直徑不斷增大，電路密度也隨之增加，這對切割技術提出了更高的要求。大尺寸晶圓需要更加精確的切割路徑控制，尤其是在高密度電路區域，任何細小的偏差都可能導致多個芯片失效。此外，更大的晶圓意味著更多的切割線和更復雜的工藝步驟，切割技術必須進一步提升其精準度、一致性和效率，以應對這些挑戰。

 1.3 晶圓切割的工藝流程

晶圓切割的工藝流程涵蓋了從準備階段到最終的質量檢查，每個步驟都至關重要，以確保切割后的芯片質量和性能。以下是對各個階段的詳細闡述。

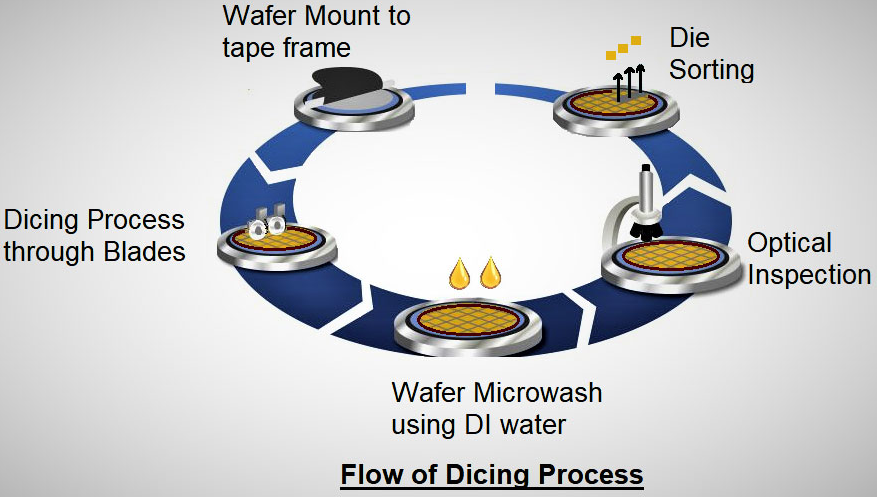

       晶圓切割流程涉及晶圓清洗、定位、切割、清洗、檢測和分揀，每一個步驟都至關重要。隨著自動化、激光切割、AI檢測技術的進步，現代晶圓切割系統能實現更高的精度、速度和更低的損耗。未來，激光和等離子等新型切割技術將逐步取代傳統刀片切割，以適應更復雜的芯片設計需求，進一步推動半導體制造工藝的發展。

#02

晶圓切割技術及其原理

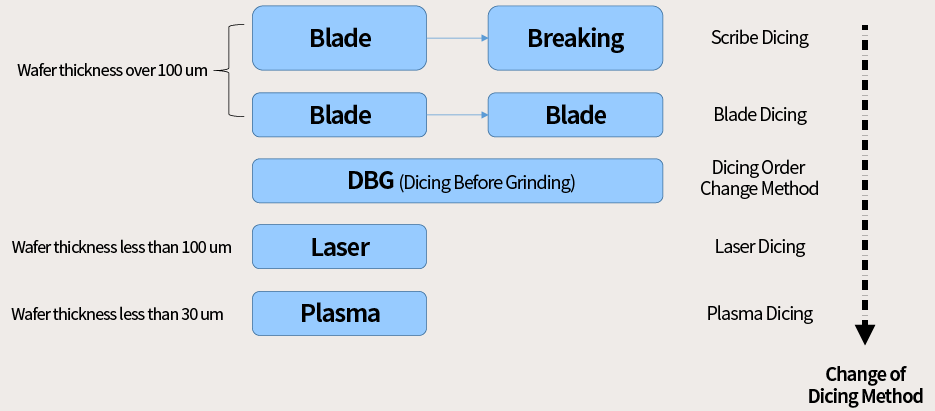

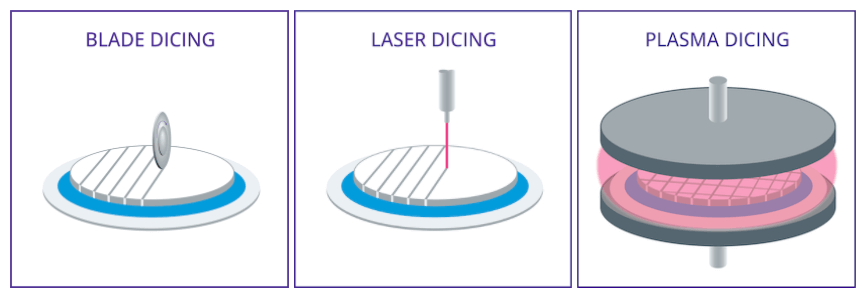

     圖中展示了三種常見的晶圓切割技術，分別為機械刀片劃片（Blade Dicing）、激光劃片（Laser Dicing）和等離子切割（Plasma Dicing）。下面對這三種技術進行詳細解析并補充說明：

 在半導體制造過程中，晶圓的切割是一個關鍵步驟，它要求根據晶圓的厚度選擇合適的切割方法。首先，需要判斷晶圓的厚度。如果晶圓的厚度超過100微米，可以選擇刀片切割方法進行切割。如果刀片切割不適用，可以轉向斷裂切割法，該方法包括劃痕切割和刀片切割兩種方式。

?                      當晶圓的厚度在30至100微米之間時，推薦使用DBG（Dice Before Grinding，即先切割再研磨）的方法。在這種情況下，可以選擇劃痕切割、刀片切割，或者根據需要改變切割順序以達到最佳效果。

對于厚度小于30微米的超薄晶圓，激光切割成為首選方法，因為它能夠精確地切割薄晶圓而不會造成過多的損傷。如果激光切割無法滿足特定要求，可以采用等離子體切割方法作為替代方案。這個流程圖提供了一個明確的決策路徑，確保在不同厚度條件下選擇最合適的晶圓切割技術。

2.1 機械切割技術

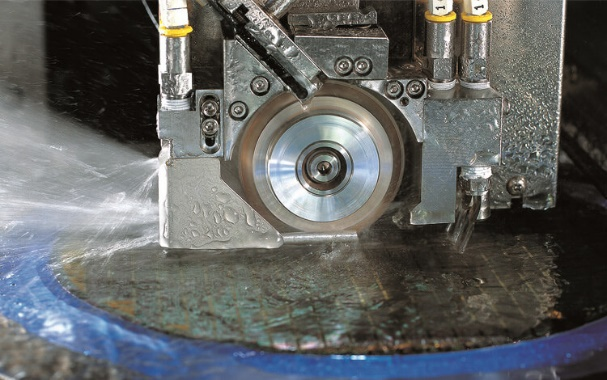

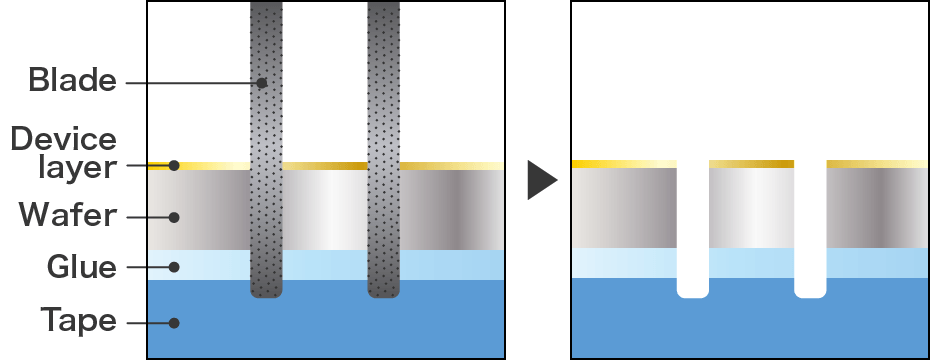

機械切割技術是晶圓切割中的傳統方法，其核心原理是利用高速旋轉的金剛石砂輪劃切刀具對晶圓進行切割。關鍵設備包括空氣靜壓主軸，它通過高速驅動金剛石砂輪刀具，沿預設的切割路徑進行精確切割或開槽操作。該技術因其低成本、高效率及廣泛的適用性，成為行業內廣泛使用的方案。

             優勢

???? 金剛石砂輪刀具的高硬度與耐磨性使得機械切割技術能夠適應多種晶圓材料的切割需求，不論是傳統的硅基材料，還是新型的化合物半導體。其操作簡單，技術要求相對較低，進一步推動了其在大規模生產中的普及。此外，該技術相較于其他切割方式，如激光切割，成本更為可控，適合企業在批量生產中的需求。

局限性

盡管機械切割技術具有眾多優點，但其局限性同樣不可忽視。首先，由于刀具與晶圓的物理接觸，其切割精度相對有限，容易產生尺寸偏差，影響芯片后續封裝和測試的準確性。其次，機械切割過程中易產生崩邊、裂紋等缺陷，這些缺陷不僅影響成品率，還可能對芯片的可靠性和使用壽命造成負面影響。這種機械應力引發的損傷對高密度芯片制造尤為不利，特別是在切割較脆的材料時，這些問題更加突出。

技術改進

為了克服這些局限，研究人員不斷對機械切割工藝進行優化。通過改進砂輪刀具的設計與材料選擇，提升其切割精度和耐用性是一項重要的改進措施。此外，優化切割設備的結構設計與控制系統，進一步提升了切割過程的穩定性與自動化水平。這些改進減少了人為操作導致的誤差，提升了切割的一致性。引入先進的檢測與質量控制技術，實時監控切割過程中的異常情況，也有效提高了切割的可靠性和成品率。

未來發展與新技術

盡管機械切割技術仍然在晶圓切割領域占據重要地位，隨著半導體工藝的進步，新的切割技術也在快速發展。例如，熱激光切割技術的應用為解決機械切割中的精度和缺陷問題提供了新的思路。這種非接觸式的切割方式能夠減少物理應力對晶圓的影響，大幅降低崩邊和裂紋的發生率，尤其適用于切割脆性較高的材料。未來，機械切割技術與新興切割技術的結合，將為半導體制造提供更廣泛的選擇和靈活性，進一步提升芯片的制造效率與質量。

綜上所述，機械切割技術盡管存在一定的缺點，但通過持續的技術改進和與新型切割技術的結合，依然在半導體制造中發揮重要作用，并有望在未來工藝中保持其競爭力。

2.2 激光切割技術

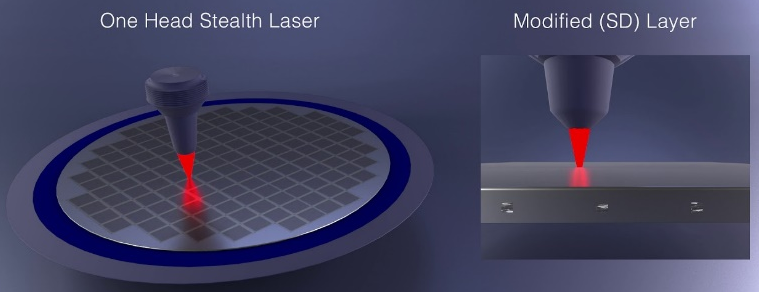

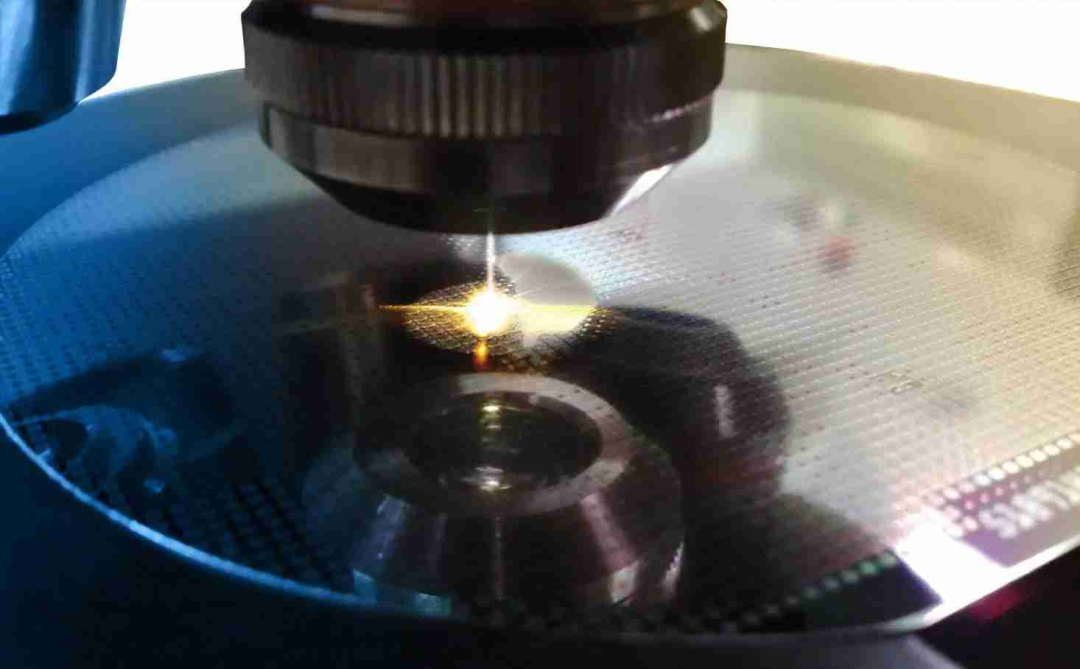

    激光切割技術作為晶圓切割中的新型方法，因其高精度、無機械接觸損傷以及快速切割等特點，逐漸在半導體行業中受到廣泛關注。該技術利用激光束的高能量密度和聚焦能力，在晶圓材料表面形成微小的熱影響區。當激光束作用于晶圓時，產生的熱應力會引發材料在預定位置斷裂，達到精確切割的效果

 激光切割技術的優勢

1. 高精度：激光束的精準定位能力可實現微米甚至納米級的切割精度，滿足現代高精度、高密度集成電路制造的要求。
2. 無機械接觸：激光切割無需接觸晶圓，避免了機械切割時常見的崩邊、裂紋等問題，顯著提高了芯片的成品率和可靠性。
3. 切割速度快：激光切割的高速度有助于提升生產效率，尤其適用于大規模、高速生產的場景。

面臨的挑戰

1. 設備成本高：激光切割設備的初期投資較高，尤其對于中小規模生產企業而言，推廣應用仍面臨經濟壓力。
2. 工藝控制復雜：激光切割需要精確控制能量密度、焦點位置和切割速度等多個參數，工藝復雜性高。
3. 熱影響區問題：雖然激光切割的無接觸特性減少了機械損傷，但熱應力帶來的熱影響區可能對晶圓材料的性能產生不利影響，需進一步優化工藝來減少這種影響。

技術改進方向
為了解決這些問題，研究人員正著力于降低設備成本、提高切割效率和優化工藝流程。

1. 高效激光器與光學系統：通過研發更高效的激光器和先進的光學系統，不僅能夠降低設備成本，還能提升切割精度和速度。
2. 優化工藝參數：深入研究激光與晶圓材料的相互作用，改進工藝以減少熱影響區，提升切割質量。
3. 智能控制系統：開發智能控制技術，實現激光切割過程的自動化和智能化，提高切割過程的穩定性和一致性。
   激光切割技術在超薄晶圓和高精度切割場景中表現尤為出色。隨著晶圓尺寸的增大和電路密度的提升，傳統機械切割方法難以滿足現代半導體制造對高精度和高效率的需求，而激光切割因其獨特的優勢，正逐漸成為這些領域的首選方案。
   盡管激光切割技術仍面臨設備成本和工藝復雜性等挑戰，但其在高精度、無接觸損傷方面的獨特優勢使其成為半導體制造領域的重要發展方向。隨著激光技術和智能控制系統的不斷進步，激光切割在未來有望進一步提升晶圓切割的效率與質量，推動半導體產業的持續發展。
