LU200N-IR近紅外顯微鏡/SWIR短波紅外顯微鏡/半導體晶圓近紅外顯微鏡
LU200N-IR正置紅外顯微鏡
近紅外一般定義為700-2000nm波長范圍內的光線，對于紅外攝像頭而言硅基傳感器的上限約為1100nm，銦鎵砷（InGaAs）傳感器大約1800nm左右，都是目前在近紅外顯微觀察中使用的主要傳感器，可覆蓋典型的近紅外頻帶。大量使用可見光難以或無法實施的應用可通過近紅外成像完成。當使用近紅外成像時，水蒸氣、硅、部分化合物、部分藍膜等特定材料均為透明，因此紅外顯微檢測被應用于半導體行業的各個方面。
諾旭微光電自主研發的無損紅外透視顯微技術，廣泛應用于半導體（Semiconductor）領域公司、平板顯示（FPD）公司、科研單位、高校及第三方實驗室、軍工企業。
該紅外顯微鏡技術方案得益于精密光學設計、納米級加工的集成式光學系統，可用于常規金相顯微鏡（2寸-12寸）、常規工具顯微鏡、常規影像測量儀、超景深顯微鏡、大型龍門工業顯微鏡<最大2米>。技術方案可采用結構光、近紅外波段、中遠紅外波段穿透芯片、顯示面板表層封裝的非金屬化合物，對客戶產品進行無損檢查。其微米/納米級物體內部無損檢測技術在VECSEL器件、薄膜型黏晶材料穿透、全復消色差紅外檢測、可見光/紅外對位檢測等相關應用。
LU200N-IR系列紅外顯微鏡——VECSEL芯片無損紅外透視顯微解決方案
第二代半導體（硅基）
20世紀90年代以來，隨著移動通信的快速發展，以光纖通信和互聯網為基礎的信息高速公路的興起，以砷化鎵、磷化銦為代表的第二代半導體材料開始涌現。
垂直腔面發射激光器(vertical cavity surface emitting laser)，LU200N-IR系列近紅外顯微鏡多年來服務于技術量產VECSEL芯片企業的研發、品檢、生產中，提供了高性價比的VECSEL全設計波段無損檢測解決方案。
LU200N-IR系列紅外顯微鏡——VECSEL芯片無損紅外透視顯微解決方案
第二代半導體（硅基）
20世紀90年代以來，隨著移動通信的快速發展，以光纖通信和互聯網為基礎的信息高速公路的興起，以砷化鎵、磷化銦為代表的第二代半導體材料開始涌現。
國內某消費電子代工廠，VCSEL無損穿透案例：
國內前三半導體電光器件、模塊及系統的研發，銷售和產業化公司，VCSEL無損穿透案例：

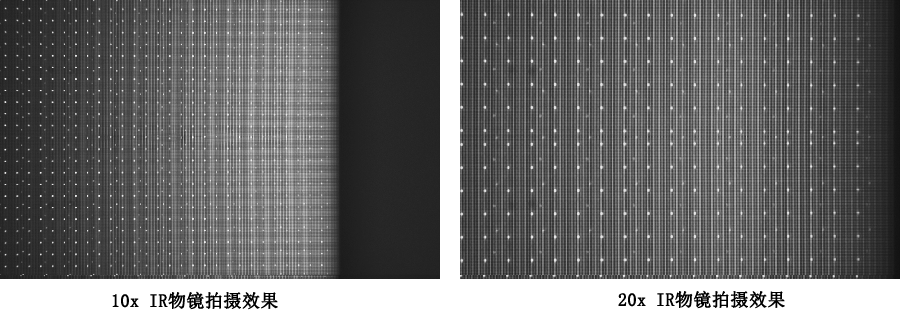

垂直腔面發射激光器（Vertical-Cavity Surface-Emitting Laser，簡稱VCSEL，又譯垂直共振腔面射型激光）是一種半導體，其激光垂直于頂面射出，與一般用切開的獨立芯片制程，激光由邊緣射出的邊射型激光有所不同。常規的金相顯微鏡無法觀測VECSEL產品，以下為近紅外顯微鏡LU200N-IR拍攝的圖片
第二代半導體（化合物半導體）圖片
LU200N-IR已交付近多家客戶用于砷化鎵GaAs、磷化銦InP檢測分析。以下為LU200N-IR近紅外顯微鏡拍攝效果圖片。
封裝芯片,晶圓級CSP/SIP的非破壞檢查,倒裝芯片封裝的不良狀況無損分析,透過硅觀察IC芯片內部
IR近紅外線顯微鏡,可以對SiP（System in Package）,三維組裝,CSP（Chip Size Package）等用可視觀察無法看到的領域進行無損檢查和分析
LU200N-IR正置紅外顯微鏡,專用紅外硅片檢測顯微鏡,硅襯底的CSP觀察
Vcsel芯片隱裂,InGaAs瑕疵紅外無損檢測,LED LD芯片出光面積測量,Chipping(chip crack)失效分析,封裝芯片的內部缺陷，焊點檢查,
鍵合片bumping,FlipChip正反面鍵合定位標記重合誤差無損測量,可以定制開發軟件模塊快速自動測量重合誤差,硅基半導體Wafer,碲化鎘CdTe ,碲鎘汞HgCdTe等化合物襯底無損紅外檢測,太陽能電池組件綜合缺陷紅外檢測,LCD RGB像元面積測量
LU200N-IR紅外顯微鏡可用于透過硅材料成像,倒裝芯片封裝的不良狀況無損分析,通過紅外顯微鏡對硅片穿透可觀察晶體生長過程中的位錯,隱裂痕,芯片劃片封裝的不良狀況無損分析,封裝后的焊接部分檢查,可直接穿透厚度不超過600μm的硅片,觀察IC芯片內部,觀察內部線路斷裂,崩邊,崩裂,溢出等,也應用于包括產品晶圓生產內部缺陷檢查,短斷路檢查,鍵合對準（薄鍵合電路）。
