RX53-IR紅外檢測顯微鏡
半導體芯片檢測的“透視眼”
近紅外顯微數碼成像解決方案
專用紅外顯微鏡+IR物鏡 RX53M-IR
RX53M-IR利用近紅外光對半導體材料的穿透性特點,紅外顯微鏡作為芯片制造以及微電子器件的典型無損檢測手段越來越多的受到重視。通過紅外顯微鏡對硅片穿透可觀察晶體生長過程中的位錯,隱裂痕;芯片劃片封裝的不良狀況無損分析;封裝后的焊接部分檢查;可直接穿透厚度不超過600μm的硅片,觀察IC芯片內部,觀察內部線路斷裂,崩邊,崩裂,溢出等;也應用于包括產品晶圓生產內部缺陷檢查,短斷路檢查(燒蝕標記、壓力指標等)、鍵合對準(薄鍵合電路)、失效分析和來料測試。
我們提供全套數字近紅外系統

RX53M-IR系列紅外顯微鏡配置IR專用物鏡可用于專業近紅外成像和觀察,也可進一步對圖像分析和測量。我們的UIS2系列專用紅外線(IR)物鏡為近紅外線數碼成像推出專業交鑰匙實驗室解決方案。最新一代的UIS2專用近紅外線物鏡可增加近紅外光譜的透射率,提供特定硅片厚度所需的校正環(20x、50x和100x物鏡),最大程度提高透射率和性能。
我們的全套數字近紅外解決方案非常適合于硅片高質量成像和檢查,其中包括:
可同時進行反射光和透射光的紅外觀測
- UIS2-IR物鏡,高倍有針對硅片厚度矯正環
- 專用紅外偏光鏡可消除光暈、提高成像襯度
- U-BP1100IR和U-BP1200IR帶通濾光鏡,最適合于硅襯底的CSP觀察
- 專用紅外攝像頭
IR435M sCMOS近紅外相機 高動態范圍/高靈敏度 4百萬像素USB3.0攝像頭 ,光譜400~1100nm響應
IMX990 VSWIR sensor SONY InGaAs 芯片 攝像頭 光譜400~1700nm響應
我們的近紅外系統能夠穿透硅片下方獲取高質量圖像,執行精確測量,創建可靠的報告,并保存圖像,這些都不會損壞成品。參考以下案例:
|
|
 |
Vcsel芯片隱裂 |
Vcsel芯片隱裂 |
 |
CMOS器件紅外微觀檢查20X |
CMOS器件紅外微觀檢查10X |
 |
半導體芯片檢查:a)明場圖像5X;b)紅外成像5X |
 |
硅基半導體Wafer、碲化鎘CdTe、碲鎬汞HgCdTe襯底無損紅外檢測 |
 |
太陽能電池組件綜合缺陷紅外檢測 |
 |
紅外顯微鏡在---Vcsel行業的應用 |
 |

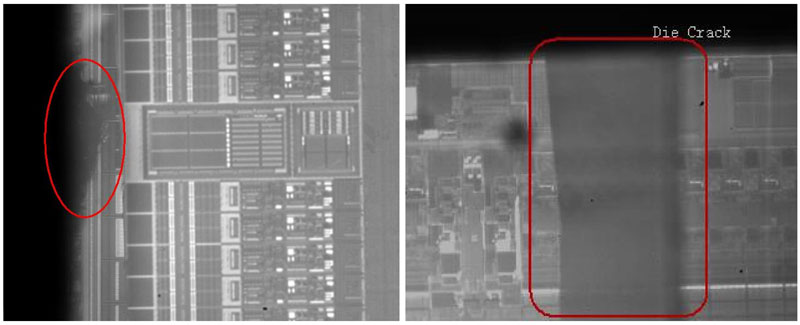

die chip 失效分析 |
