2.3 等離子切割技術

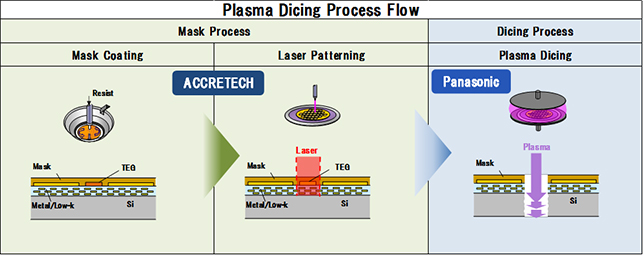

     等離子切割技術作為一種新興的晶圓切割劃片方法，近年來備受關注。該技術利用高能等離子束對晶圓進行精確切割，通過精準控制等離子束的能量、速度和切割路徑，實現理想的切割效果。

工作原理與優勢

等離子切割晶圓的過程依賴于設備產生的高溫高能等離子束，這種束流能夠在極短時間內將晶圓材料加熱至熔化或氣化狀態，從而實現快速切割。相比傳統的機械或激光切割，等離子切割速度更快，且對晶圓的熱影響區域較小，有效減少了切割時可能產生的裂紋和損傷。

?    在實際應用中，等離子切割技術尤其擅長處理復雜形狀的晶圓。其高能量的等離子束靈活可調，能輕松應對不規則形狀的晶圓，實現高精度的切割。因此，在微電子制造領域，特別是定制化、小批量生產的高端芯片制造中，該技術展現出了廣闊的應用前景。

挑戰與限制

?  盡管等離子切割技術有諸多優勢，但也面臨一些挑戰。首先，其工藝過程復雜，需依賴高精度設備和經驗豐富的操作人員，確保切割的準確性和穩定性。此外，等離子束的高溫高能特性對環境控制和安全防護提出了更高要求，增加了應用的難度和成本。


未來發展方向

?  隨著技術的進步，等離子切割的挑戰有望逐步克服。通過研發智能化、穩定性更高的切割設備，可以減少對人工操作的依賴，提高生產效率。同時，優化工藝參數和切割環境，有助于降低安全風險和運行成本。

?  在半導體行業中，晶圓切割劃片技術的創新對推動行業發展至關重要。等離子切割技術憑借其高精度、高效率及對復雜形狀晶圓的處理能力，已成為這一領域的重要新星。盡管當前仍有一些挑戰，但隨著技術的不斷創新，這些問題將逐漸得到解決，為半導體制造帶來更多的可能性和機遇。

?  等離子切割技術的應用前景廣闊，未來將有望在半導體制造中發揮更為重要的作用。通過持續的技術創新與優化，它不僅能夠解決現存問題，還將成為推動半導體行業發展的強大動力。

2.4 切割質量與影響因素

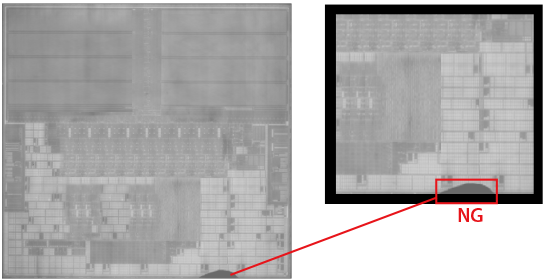

      晶圓切割質量對后續芯片的封裝、測試及最終產品的性能和可靠性至關重要。切割過程中常見的問題包括裂紋、崩邊及切割偏差，這些問題由多個因素共同影響。


切割質量的提升需要綜合考慮工藝參數、設備與材料選擇、工藝控制和檢測等多方面的因素。通過不斷改進切割技術，優化工藝方法，可以進一步提高晶圓切割的精度和穩定性，為半導體制造行業提供更可靠的技術支持。

#03

晶圓切割后的處理與測試

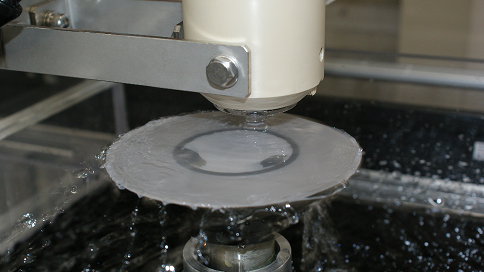

3.1 清洗與干燥

?      晶圓切割后的清洗與干燥環節對確保芯片質量和后續工藝的順利進行至關重要。在這一過程中，不僅需徹底清除切割時產生的硅屑、冷卻液殘留及其他污染物，還要確保芯片在清洗過程中不受損傷，并在干燥后確保芯片表面無水分殘留，以防止因水分引起的腐蝕或靜電放電等問題。

晶圓切割后的清洗與干燥環節是一個復雜而精細的過程，需要綜合考慮多種因素以確保最終處理效果。通過科學的方法和嚴謹?shù)牟僮?，才能確保每一片芯片以最佳狀態進入后續的封裝和測試環節。

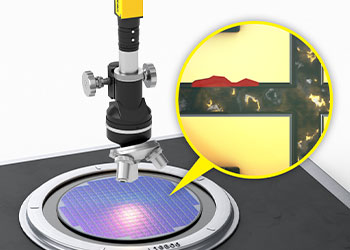

3.2 檢測與測試

晶圓切割后的芯片檢測與測試環節是確保產品質量和可靠性的關鍵步驟。該環節不僅能篩選出符合設計規格的芯片，還能及時發現并處理潛在問題。

    晶圓切割后的芯片檢測與測試環節涵蓋外觀檢查、尺寸測量、電性能測試、功能測試、可靠性測試和兼容性測試等多個方面。這些步驟相互銜接、互為補充，共同構成了確保產品質量和可靠性的堅實屏障。通過嚴格的檢測和測試流程，可以及時發現并處理潛在問題，確保最終產品能夠滿足客戶的需求和期望。

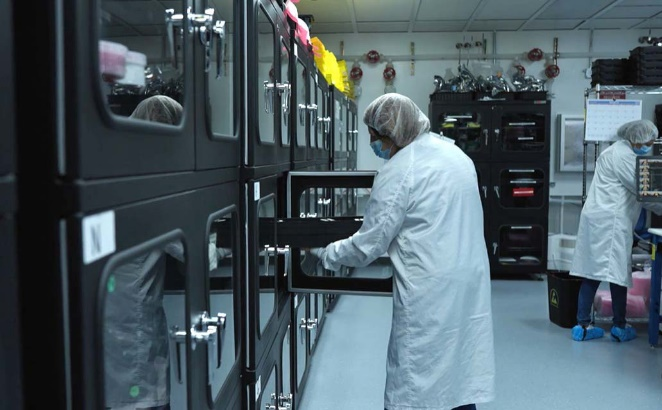

3.3 包裝與存儲

?    晶圓切割后的芯片是半導體制造流程中的關鍵產出，其包裝與存儲環節同樣不可忽視。妥善的包裝和存儲措施不僅能確保芯片在運輸和存儲過程中的安全性和穩定性，還能為后續的生產、測試和封裝環節提供有力保障。

?   晶圓切割后的芯片包裝與存儲環節至關重要。通過選用合適的包裝材料和嚴格控制存儲環境，可以確保芯片在運輸和存儲過程中的安全性和穩定性。同時，定期的檢查和評估工作為芯片的質量和可靠性提供了強有力的保障。

#04

晶圓劃片過程中的挑戰

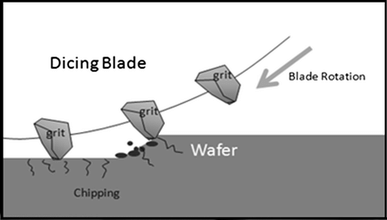

4.1 微裂紋和損傷問題

?    晶圓劃片過程中，微裂紋和損傷問題是半導體制造領域亟待解決的難題。切割應力是這一現象的主要誘因，它在晶圓表面引發微小裂痕和損傷，導致制造成本增加和產品質量下降。

      作為一種脆弱的材料，晶圓在受到機械、熱或化學應力作用時，其內部結構容易發生變化，從而產生微裂紋。盡管這些裂紋在初期可能不明顯，但隨著制造流程的推進，它們可能擴展并導致更嚴重的損傷。特別是在后續的封裝和測試過程中，由于溫度變化和進一步的機械應力，這些微裂紋可能演變?yōu)槊黠@裂痕，甚至導致芯片失效。

?    晶圓表面的損傷同樣不容忽視。這些損傷可能源于切割工具的不當使用、切割參數的錯誤設置或晶圓自身的材料缺陷。無論原因如何，這些損傷都會對芯片的性能和穩定性產生負面影響。例如，損傷可能導致電路中的電阻或電容值變化，從而影響整體性能。

?  為了解決這些問題，一方面，通過優化切割工具和參數，降低切割過程中的應力產生。例如，使用更鋒利的刀片、調整切割速度和深度，可以在一定程度上減少應力的集中與傳遞。另一方面，研究者們也在探索新型切割技術，如激光切割和等離子切割，以期在保證切割精度的同時，進一步降低對晶圓的損傷。

總體而言，微裂紋和損傷問題是晶圓切割技術中亟待解決的關鍵挑戰。只有通過持續的研究與實踐，結合技術創新、質量檢測等多種手段，才能有效提升半導體產品的質量和市場競爭力。

4.2 熱影響區域及其對性能的影響

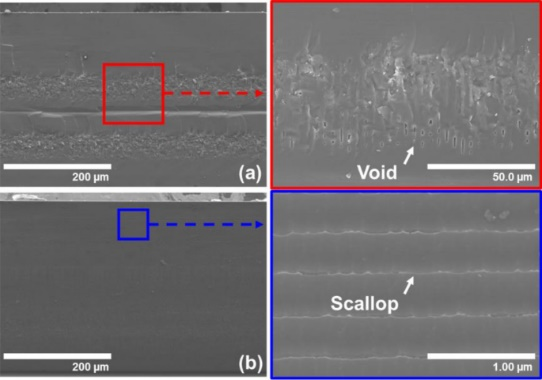

    在激光切割和等離子切割等熱切割過程中，由于高溫的作用，晶圓表面不可避免地產生熱影響區域。該區域的大小和范圍受到多種因素的影響，包括切割速度、功率以及材料的熱傳導性能等。熱影響區域的存在對晶圓材料的性質產生顯著影響，從而影響最終芯片的性能。

 熱影響區域的影響：

1. 晶體結構變化：在高溫作用下，晶圓材料中的原子可能重新排列，導致晶體結構畸變。這種畸變會降低材料的機械強度和穩定性，增加芯片在使用過程中失效的風險。
2. 電學性能變化：高溫作用下，半導體材料中的載流子濃度和遷移率可能發生改變，從而影響芯片的導電性能和電流傳輸效率。這些變化可能導致芯片性能下降，甚至無法滿足設計要求。

              控制熱影響區域的措施：

1. 優化切割工藝參數：通過降低切割速度和減小功率等方法，可以有效減小熱影響區域的產生。
2. 采用先進冷卻技術：液氮冷卻、微流體冷卻等技術能夠有效限制熱影響區域的范圍，降低對晶圓材料性能的影響。
3. 材料選擇：研究人員正在探索新型材料，如碳納米管和石墨烯等，這些材料具有優異的熱傳導性能和機械強度，能夠在減小熱影響區域的同時提高芯片性能。

      總體而言，熱影響區域是熱切割技術中不可避免的問題，但通過合理的工藝優化和材料選擇，可以有效控制其對晶圓材料性能的影響。未來的研究將更加注重?zé)崆懈罴夹g(shù)的精細化和智能化發展，以實現更高效、更精確的晶圓切割劃片。

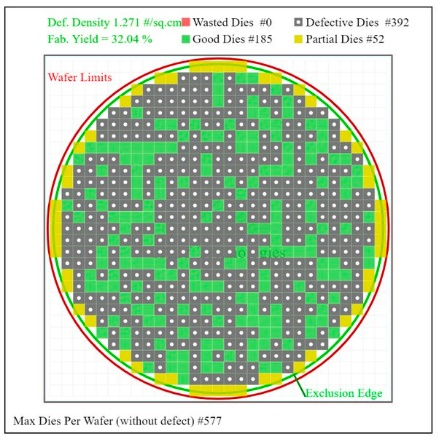

4.3 晶片良率和生產效率的權衡

      在晶圓切割劃片過程中，晶片的良率與生產效率之間的權衡是一個復雜而關鍵的問題。這兩個因素直接影響半導體制造商的經濟效益，并關系到整個半導體產業的發展速度與競爭力。

生產效率的提升是半導體制造商追求的目標之一。隨著市場競爭加劇，半導體產品的更新?lián)Q代速度加快，制造商需要快速、高效地生產大量芯片以滿足市場需求。因此，提高生產效率意味著能夠更快地完成晶圓加工和芯片分離，從而縮短生產周期、降低成本，提升市場占有率。

良率的挑戰：然而，追求高生產效率往往會對晶片的良率產生負面影響。在晶圓切割過程中，切割設備精度、操作人員技能、原材料質量等因素均可能導致晶片缺陷、損傷或尺寸不符，從而降低良率。如果為了提高生產效率而過度犧牲良率，可能導致大量不合格產品的產生，造成資源浪費并損害制造商的聲譽和市場地位。

                   平衡策略：在晶片良率與生產效率之間找到最佳平衡點，成為晶圓切割技術需要不斷探索和優化的問題。這需要制造商綜合考慮市場需求、生產成本和產品質量等多種因素，制定合理的生產策略與工藝參數。同時，引進先進切割設備、提高操作人員技能和加強原材料質量控制，確保在提升生產效率的同時保持或提升良率。

  未來的挑戰與機遇：隨著半導體技術的發展，晶圓切割技術也面臨新的挑戰與機遇。芯片尺寸不斷縮小和集成度提高，對切割精度與質量提出更高要求。同時，新興技術的出現為晶圓切割技術的發展提供了新的思路。因此，制造商需密切關注市場動態與技術發展趨勢，持續調整和優化生產策略與工藝參數，以適應市場變化和技術需求。

總之，通過綜合考慮市場需求、生產成本和產品質量，并引進先進設備和技術、提升操作人員技能和加強原材料控制，制造商能夠在晶圓切割劃片過程中實現晶片良率與生產效率的最佳平衡，從而實現高效、優質的半導體產品生產。

  4.4 未來展望

   隨著科技的快速發展，半導體技術正以前所未有的速度推進，晶圓切割技術作為其關鍵環節，將迎來嶄新的發展篇章。展望未來，晶圓切割技術在精度、效率和成本方面有望實現顯著提升，為半導體產業的持續發展注入新的活力。

 提高精度

在追求更高精度的過程中，晶圓切割技術將不斷挑戰現有工藝的極限。通過深入研究切割過程中的物理和化學機制，以及精準控制切割參數，未來將實現更為精細的切割效果，以滿足日益復雜的電路設計需求。此外，新型材料和切割方法的探索也將顯著提高成品率和質量。

提升效率

  新型晶圓切割設備將更加注重智能化和自動化設計。引入先進控制系統和算法，使設備能夠自動調整切割參數以適應不同材料和設計要求，從而大幅提高生產效率。同時，多片同時切割技術和快速更換刀片技術等創新手段，將成為提升效率的關鍵。

降低成本

    降低成本是晶圓切割技術發展的重要方向。隨著新材料和切割方法的研發，設備成本和維護費用有望得到有效控制。此外，通過優化生產流程和降低廢品率，可以進一步減少生產過程中的浪費，從而實現整體成本的降低。

智能制造與物聯網

  智能制造和物聯網技術的融合將為晶圓切割技術帶來新的變革。通過設備間的互聯互通和數據共享，生產過程中的每一個環節都可以得到實時監控和優化。這不僅提高了生產效率和產品質量，還為企業提供更精準的市場預測和決策支持。

?  未來，晶圓切割技術將在精度、效率和成本等多個方面取得顯著進步。這些進步將推動半導體產業的持續發展，并為人類社會帶來更多科技創新和便利。
