DSX1000數碼顯微鏡系列
速度、精度、解析應有盡有

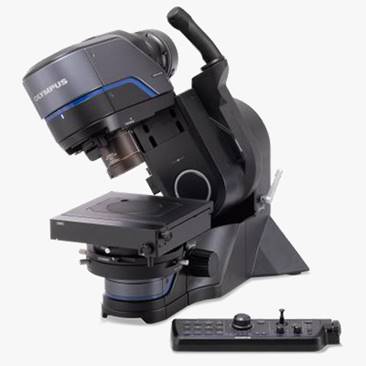

DSX1000 數碼顯微鏡
易于更換的強大鏡頭陣容
按下按鈕即可在 6 種不同觀察方法間切換
快速進行宏觀至微觀的觀察

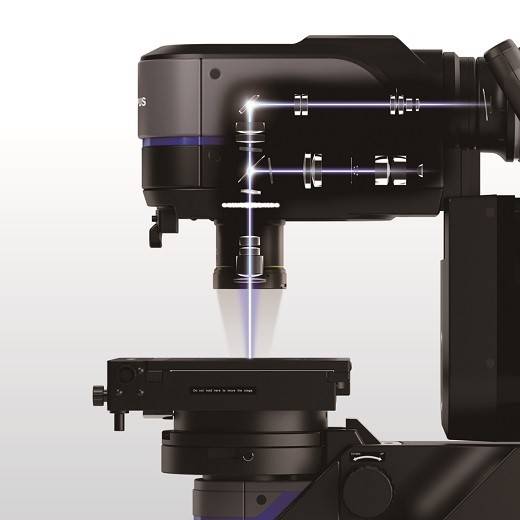

采用遠心光學系統保證精確測量
DSX1000 數碼顯微鏡系列
選擇貼近您需求的型號
易于使用，具有基本功能

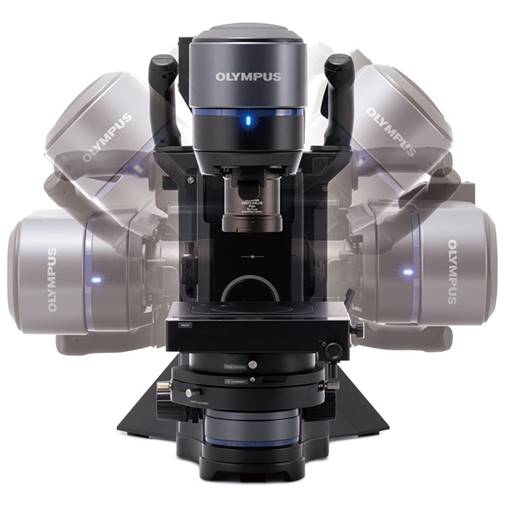

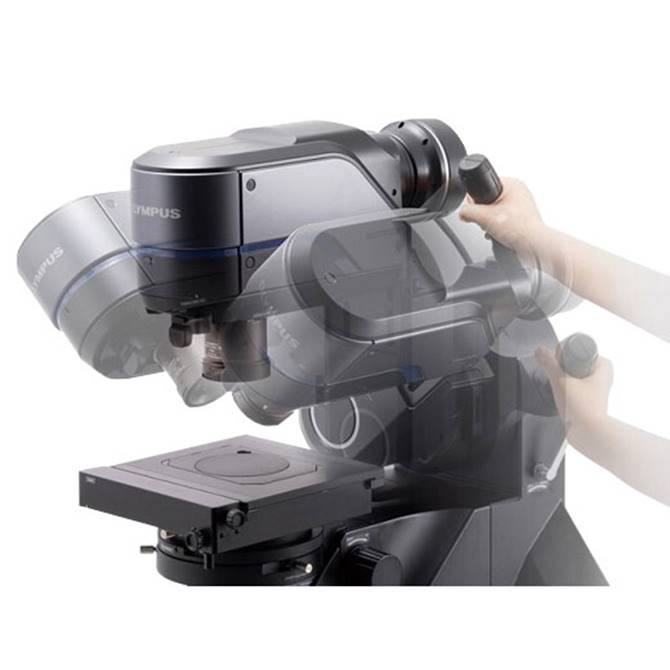

從多角度觀察您的樣品
可生成高分辨率圖像以進行高級分析
6 種觀察方法和高級測量功能
標準型變焦頭部，提供 5 種觀察方法。

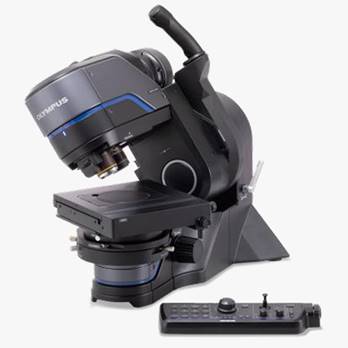

提供入門型的所有功能，增加了傾斜式機架、電動 XY 載物臺和操控臺。
通用型變焦頭部增加了微分干涉，景深疊加和高分辨率 3CMOS 模式。

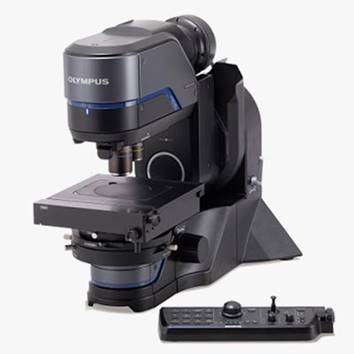

此型號具有豐富的高級功能，采用通用型變焦頭部，增加了傾斜式機架和可旋轉式 (+ 90°) 電動 XY 載物臺。

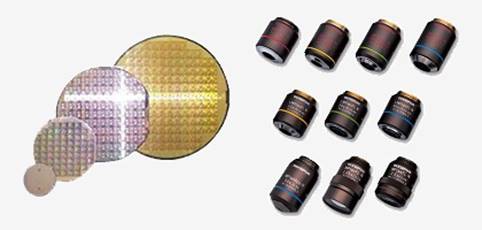

DSX1000 物鏡
我們的全套物鏡系列共包含 17 種物鏡，包括超長工作距離和高數值孔徑的豐富選擇，可在各種放大倍率下獲得豐富的圖像。

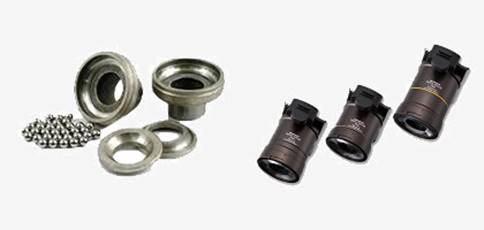

超長工作距離物鏡
高分辨率、長工作距離物鏡
高性能、高數值孔徑的物鏡
在鏡頭和樣品間提供了長工作距離。
提供高分辨率和長工作距離。
實現納米級高性能觀察。
故障分析的首選工具
速度與有保證的準確度和重復性相結合，使 DSX1000 數碼顯微鏡成為缺陷分析的首選工具。
從宏觀到微觀 多種應對方案
僅需一套系統即可同時應對初步檢驗和微米級分析
查看整張圖片：20X 至 7000X 放大倍率范圍
將碰撞樣品的幾率降至最低
支持的型號

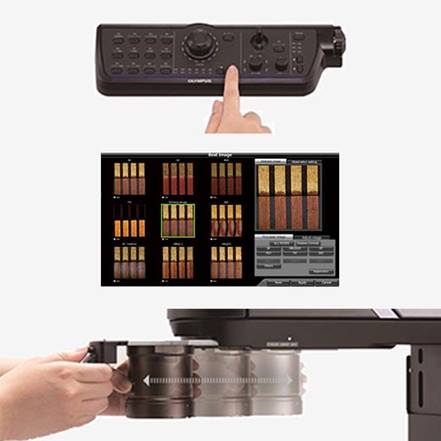

一鍵式多種觀察方法切換
快速切換節省時間
可在任何放大倍率下使用所有觀察方法
種觀察方法一鍵式切換
可信的結果
有保證的*測量準確度和精確度
通過有保證的*測量精確度，確保您獲得可信的測量結果
通過現場校準確?？煽繙y量
*為了保證 XY 準確度，必須由奧林巴斯的服務技術人員負責校準工作。
DSX1000 系列數碼顯微鏡相對傳統數碼顯微鏡的 5 大優勢
1
放大倍數范圍寬、集多功能于一體的系統
采用 DSX1000 數碼顯微鏡：
采用傳統數碼顯微鏡：
僅需一套易用的系統即可完成檢驗
需要兩臺顯微鏡完成檢驗，一臺放大倍數低，一臺放大倍數高
2
在高放大倍率下生成高分辨率圖像
單個物鏡具有高分辨率和長工作距離
分辨率隨著放大倍率增加而降低
3
長工作距離的物鏡
觀察不規則的樣品而避免撞到它們
物鏡會撞到樣品，可能造成損壞
4
可在任何放大倍率下使用所有 6 種觀察方法
只提供一或兩種觀察方法，限制了對樣品的觀察
5
有保證的準確度和精確度
在所有放大倍率下均可保證準確度和重復性
測量精確度無法保證
DSX1000數碼顯微鏡應用案例
請聯系當?shù)劁N售025-85334943
DSX10-SZH
DSX10-UZH
光學系統
遠心光學系統
變焦倍率
10X（電動）
變焦放大方式
電動
校準
自動
鏡頭附件
快速切換，編碼型鏡頭附件，自動 更新放大倍率和視場信息
最大總 放大倍率 （顯示器上）
7000X
工作距離(W.D.)
66.1 mm – 0.35 mm
精度保證（X-Y平面）
準確度*1
± 3%
重復性 3 σ n -1
2%
精度保證（Z軸）*2
重復性 σ n – 1
1 μm
照相機
圖像傳感器
1 / 1.2 英寸，235 萬像素彩色 CMOS
冷卻
珀?duì)柼鋮s
幀速率
60 fps（最大）
標準
1200 × 1200 (1: 1) / 1600 × 1200 (4: 3)
3 CMOS 模式
不可用
3 CMOS 模式 × 像素偏移
3600 × 3600 (1: 1) / 4800 × 3600 (4: 3)
照明器
彩色光源
LED
壽命
60,000 小時（設計值）
觀察
BF（明場）
OBQ（偏斜）
DF（暗場）
標準 LED 光源四分區環形照明
MIX（明場 + 暗場）
標準 明場 + 暗場 同時照明
PO （偏光）
DIC（微分干涉）
對比度增強
景深擴展功能
透射照明
標準*3
聚焦裝置
驅動方式
101 mm（電動）
*1 必須由奧林巴斯或代理商的服務技術人員進行校準。為了保證 XY 的準確度，需要用 DSX-CALS-HR（校準標樣）進行校準。為了出具證書，必須由奧林巴斯的校準服務技術人員負責校準工作。 *2 當使用 20X 或以上的物鏡時。 *3 需要使用配件 DSX10-ILT。
DSX10-SXLOB
DSX10-XLOB
UIS2
物鏡
最大樣品高度
50 mm
115 mm
145 mm
最大樣品高度（自由角度觀察）
齊焦距離
140 mm
75 mm
45 mm
鏡頭附件一體型
可用
總放大倍率
20X – 1400X
42X – 5600X
23X*4 – 7000X
實際視場(μm)
19,200 μｍ – 270 μｍ
9,100 μｍ – 70 μｍ
17,100 μｍ – 50 μｍ
適配器
擴散照明裝置（可選）
防反射照明裝置（可選）
安裝物鏡數量
1 個（物鏡和鏡片附件一體型）
2 個
物鏡盒
可保存三個物鏡附件
*4 使用 MPLFLN1.25X 時的總放大倍率（最大）
DSX10-RMTS
DSX10-MTS
U-SIC4R2
XY 載物臺：電動/手動
電動（帶旋轉功能）
手動
XY 行程
行程優先模式：100 mm × 100 mm 旋轉優先模式：50 mm × 50 mm
100 mm × 100 mm
100 mm × 105 mm
旋轉角度
行程優先模式：±20° 旋轉優先模式：±20° 旋轉優先模式：±90°
旋轉角度顯示
有
承重
5 kg (11 lb)
1 kg (2.2 lb)
DSX-UF
DSX-TF
Z 軸行程
50 mm (手動l)
傾斜觀察角度
±90°
傾斜角度顯示
傾斜方式
手動、固定/解除手柄
平面測量
剖面測量
高度測量
面積/體積測量
線粗糙度分析
表面粗糙度分析
卡尺測量（可選）
顆粒分析（可選）
23 英寸平板顯示器 分辨率
（垂直）
1920（水平） × 1080
正置式機架系統
傾斜式機架系統
重量（機架、觀察頭、電動載物臺、顯示器和控制臺）
43.7 kg (96.3 lb)
46.7 kg (103 lb)
功耗
100 – 120 V / 220 – 240 V, 1.1 / 0 .54 A, 50 / 60 Hz
