奧林巴斯DSX2000數碼顯微鏡
精準目標，輕松實現
DSX2000全電動數碼顯微鏡通過智能工具、一體化成像和可定制的界面，為研究人員和質控實驗室專業人員簡化了任務、提高了工作效率，優化了工作流程。配備了PRECiV軟件的DSX2000顯微鏡可助力您的團隊快速獲得精準的結果，捕捉超過4K分辨率的出色圖像。它提供直觀、無縫的體驗，讓各種 技能水平的用戶都能輕松、自信地 操作。
通過一體化解決方案簡化操作
DSX2000數碼顯微鏡采用光學變焦，提供26X–7300X的寬放大倍率范圍，可使用同一個系統完成宏觀和微觀檢測，從而讓您騰出時間專注于更重要的工作。通過全面集成的成像、測量、分析和報告系統，高效完成工作。
|
|
|
更快地工作，并保持舒適感受

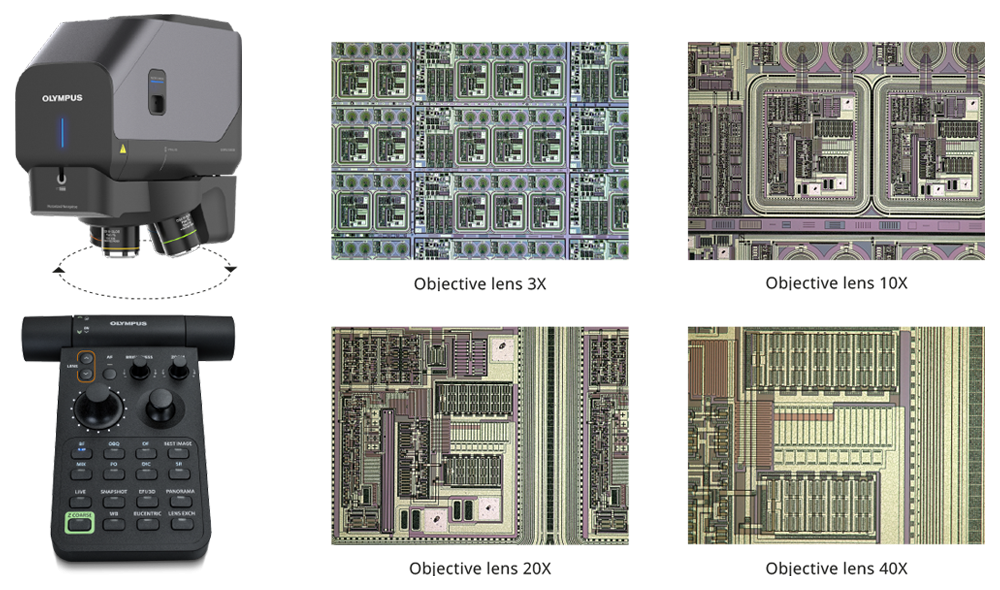

使用帶有電動物鏡轉盤的電動變焦頭自動更換物鏡。 |

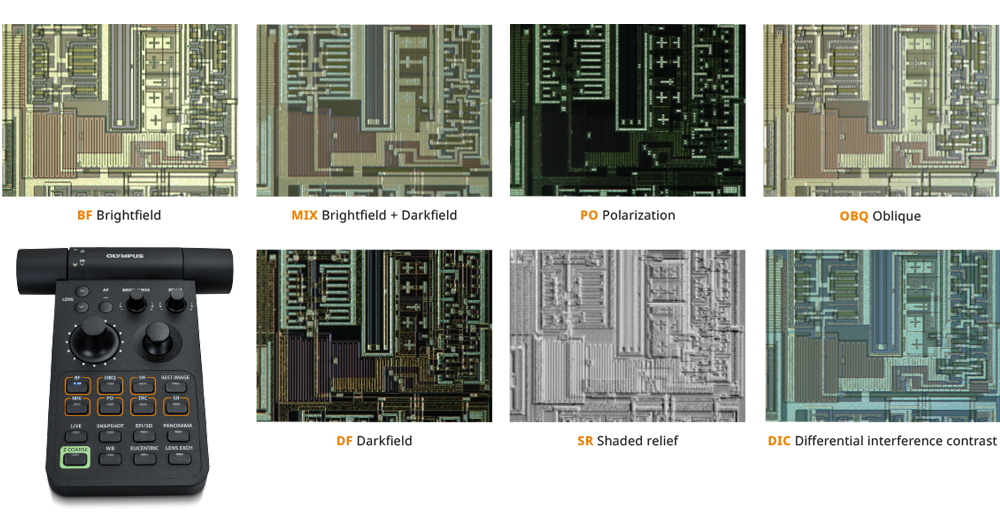

一鍵查看重要信息
嘗試使用明場、暗場、MIX（明場+暗場）、偏光、偏斜、微分干涉（DIC）和我們獨特的陰影浮雕模式等7種觀察方法，找到優化的觀察條件。 |
|
|

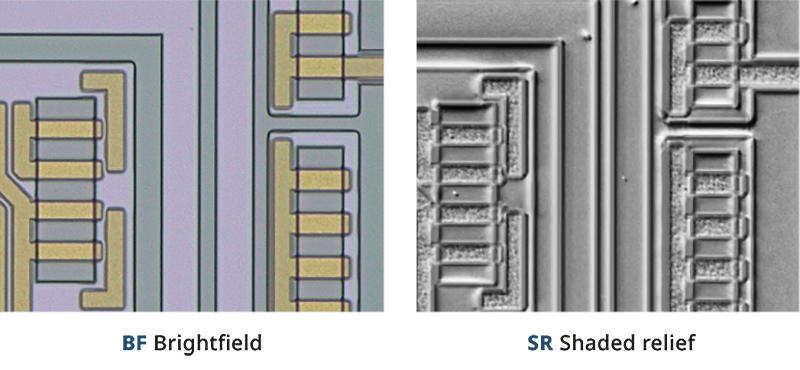

實時發現缺陷
陰影浮雕觀察可以實時發現超細微缺陷，無需后期處理延遲。移動載物臺并無縫掃描樣品，可立即觀察陰影浮雕圖像，進行快速、全面的檢測。 |

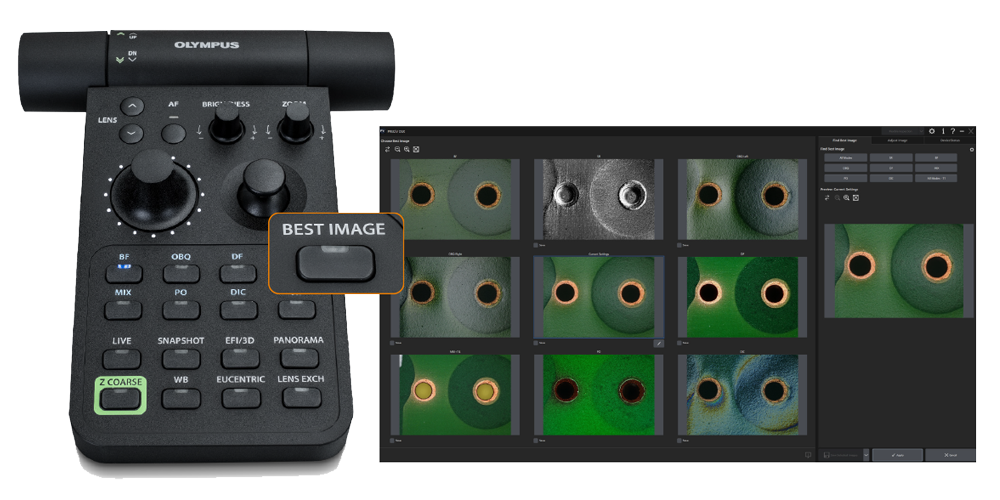

快速找到優化圖像
優化圖像功能可確定優化成像模式，只需單擊一下，即可顯示需要查看的內容。 |
|
|

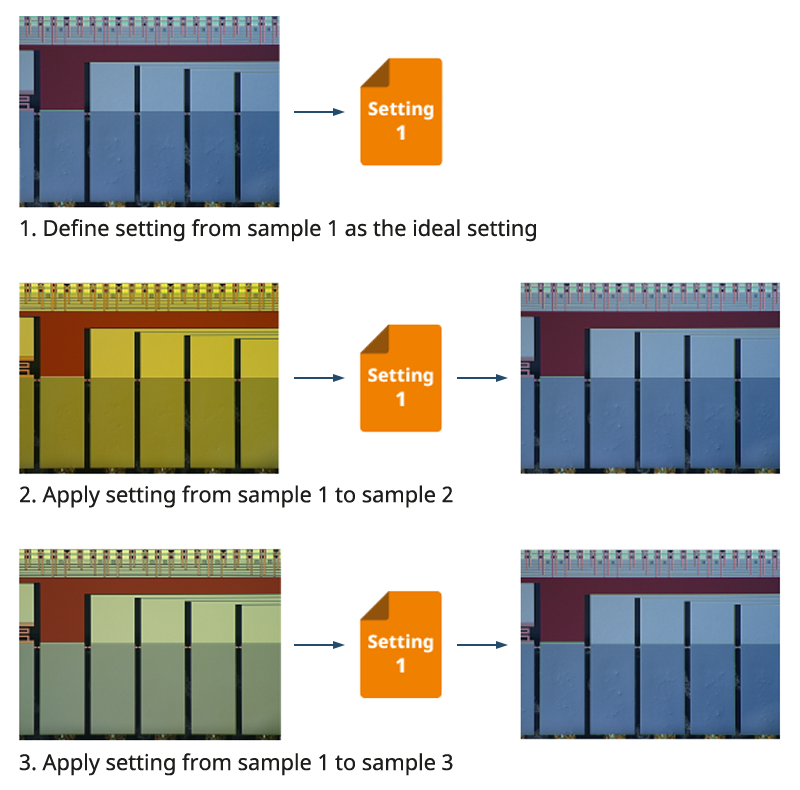

保存和調用觀察設置
捕獲的圖像會自動記錄觀察設置。只需點擊一下，即可重復使用條件，以實現一致性和可重復性。 |
請聯系當?shù)劁N售025-85334943
DSX2000的技術規格
觀察頭 |
DSX20-MZH |
光學系統 |
光學系統 |
遠心光學系統 |
光學變焦倍率 |
1X至10X |
光學變焦放大方式 |
電動 |
校準 |
自動 |
物鏡轉盤 |
電動物鏡轉盤 |
可安裝物鏡數量 |
最多4個高分辨率物鏡 |
準確度和
可重復性（X-Y平面） |
準確度*1 |
±3% |
可重復性：3 σ σn-1 |
2% |
可重復性（Z軸）*2 |
可重復性σn-1 |
1 μm |
相機 |
圖像傳感器 |
1.1英寸1237萬像素彩色CMOS圖像傳感器，全局快門 |
制冷 |
珀?duì)柼评? |
幀率 |
60 fps（最大） |
超級（像素位移模式） |
6000 × 6000 (1:1), 8192 × 6000 (4:3) |
超高（3CMOS模式) |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
超高 |
3000 × 3000 (1:1), 4096 × 3000 (4:3) |
4K模式 |
3840 × 2160 (16:9) |
高 |
1500 × 1500 (1:1), 2048 × 1500 (4:3) |
高（2 × 2像素合并) |
1500 × 1500 (1:1),
2048 × 1500 (4:3) |
全高清模式 |
1920 × 1080 (16:9) |
照明 |
彩色光源 |
LED燈 |
壽命 |
60000小時（設計值） |
觀察 |
BF（明場） |
提供 |
OBQ（偏斜） |
提供 |
DF（暗場） |
提供
LED四分區環形照明 |
MIX（明場 + 暗場） |
提供
BF + DF同時觀察 |
PO（偏光） |
提供 |
DIC（微分干涉） |
提供 |
SR（陰影浮雕) |
提供 |
用于對比度設置的機械光圈 |
提供 |
用于焦深的機械光圈 |
提供 |
聚焦 |
對焦 |
電動 |
行程 |
75 mm（電動） |
*1 需要由Evident或經銷商服務技術人員進行校準。為保證XY的準確度，需要用DSX-CALS-HR（校準標樣）進行校準。
*2 使用20倍或更高倍率的物鏡時。
物鏡 |
DSX10-SXLOB |
DSX10-XLOB |
UIS2 |
物鏡 |
|
|
|
|
|
最大樣品高度 |
DSX20-UZH, DSX20-SZH |
50 mm |
115 mm |
145 mm |
DSX20-MZH |
- |
71 mm |
101 mm |
最大樣品高度
（自由角度觀察） |
50 mm |
50 mm |
50 mm |
齊焦距離 |
140 mm |
75 mm |
45 mm |
總體放大倍率*3 |
20.9X-146X |
43.8X–5845X |
26.1X–7307X |
實際視場 |
18182 × 13317 μm - 260 × 190 μm |
8700 × 6300 μm to 64.9 x 47.6 μm |
14500 × 10700 μm to 51.9 × 38 μm |
*3 在27英寸4K顯示器上，比例設置：175%，防抖模式：關閉，適合窗口模式。
載物臺 |
DSX20-TMTS |
DSX20-RMTS |
DSX20-LMTS |
U-SIC4R |
XY載物臺：電動/手動 |
電動 |
電動 |
電動 |
手動 |
XY行程 |
100 mm × 100 mm |
行程優先模式：100 mm × 100 mm
旋轉優先模式：50 mm × 50 mm |
200 × 100 mm |
100 mm × 105 mm |
透射照明 |
集成（PO、DF、BF、OB模式可選) |
不可用 |
不可用 |
不可用 |
旋轉角度 |
不可用 |
提供
行程優先模式：±20°
旋轉優先模式：±90° |
不可用 |
不可用 |
顯示旋轉角度 |
不可用 |
圖形用戶界面 |
不可用 |
不可用 |
最大負載能力 |
5 kg |
5 kg |
5 kg |
1 kg |
機架 |
DSX20-UF |
DSX20-TF |
Z軸行程 |
50 mm（手動） |
50 mm（手動） |
傾斜觀察 |
不可用 |
可用：±90° |
傾斜角度顯示 |
不可用 |
圖形用戶界面 |
傾斜角度方式 |
不可用 |
手動，固定/松開手柄 |
顯示器 |
|
屏幕尺寸 |
27英寸/32英寸 |
分辨率 |
全高清：1920 × 1080
4K：3840 × 2160 |
系統合計 |
正置機架系統 |
傾斜機架系統 |
重量（機架、觀察頭、電動載物臺、顯示器和操控面板） |
54.7 kg |
51.7 千克（113 磅) |
功耗 |
100–120V / 220–240 V, 1.1/0 .54A, 50 Hz/60 Hz |
100–120V / 220–240 V, 1.1/0 .54A, 50 Hz/60 Hz |
軟件 |
|
PRECiV DSX |
包括：設備控制、視頻錄制、延時成像、大全景圖像采集、景深擴展成像、3D圖像采集、Z堆棧采集、位置列表導航、優化圖像功能、擴展2D測量、3D測量、報告工具、神經網絡處理、宏記錄器 |
操作系統 |
Windows 11，64比特 |
網絡連接 |
與大多數流行的防病毒軟件兼容，允許Windows安全更新，圖像可以直接保存到OneDrive |
報告應用程序 |
Microsoft 365、Office 2021 |
可選軟件 |
計數和測量、神經網絡訓練、材料解決方案（晶粒尺寸、鑄鐵、相分析、孔隙率、粒度分布、非金屬夾雜物、層厚度、涂層厚度) |
定制 |
包括：可定制的用戶界面，用于創建預定義的工作流程
可選項：晶圓導航、特定樣品的自動分析 |
