案例背景
由于半導體器件的微小化趨勢,晶片層疊工藝精度的日益提高。為了提升制造質量,晶片定位標記的準確對準變得極為重要。對此,SWIR波段的光因其可穿透硅層的特性,在晶圓缺陷檢測和對準中廣泛應用SWIR光學檢測系統。然而,為了實現高精度的檢測,這些光學檢測系統必須具備高透過率的紅外波段特性。
筒鏡
無限遠矯正物鏡的管狀筒鏡也叫Tube鏡頭或簡稱筒鏡。我們知道,因?yàn)閱为?dú)的無限遠顯微物鏡無法成像,須有一個無限遠矯正的筒鏡搭配使用。對于分辨能力已經處于衍射極限的高端物鏡而言,像差矯正在本身就已經處于衍射極限級別的情況下,此時只有搭配同樣處于衍射極限級別的筒鏡才能保證無損失物鏡的分辨能力。
物鏡
無限遠光路物鏡和筒鏡搭配的系統放大倍率采用以下公式:
不同廠家在放大倍率符合的前提下,物鏡和筒鏡的焦距搭配上存在差別。搭配時需要根據上述公式確認焦距是否能搭配出合適的系統放大倍率。一般情況下,尼康、徠卡和三豐顯微鏡適配采用焦距為200毫米的筒鏡作為標準;奧林巴斯顯微鏡適配采用焦距為180毫米的筒鏡作為標準;而蔡司顯微鏡則適配采用焦距為165毫米的筒鏡作為標準。
推薦產品

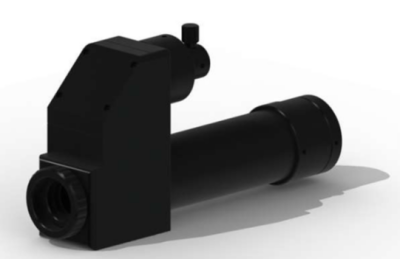

鑒于現階段紅外波段的檢測中時有分辨率不足的痛點,加之索尼推出imx992 3.45μ芯片及后續可能相繼推更高級別更高靶面相機的考量,茉麗特推出了SOD-200-22C-NSWIR。

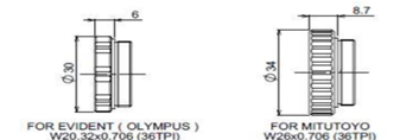

相關配件
產品優勢

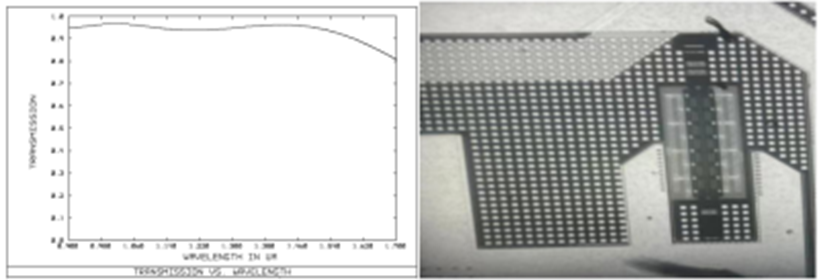

· 紅外波段超高透過率
制備高透過率的紅外光學元件需要高精度的加工和表面處理工藝,而紅外波段的波長相對較長,這使得加工工藝更為復雜。此外,紅外光學元件對表面質量和光學特性的要求也更高。高透過率的紅外光學元件可能會面臨較高的制備成本,同時在保證光學性能的前提下需要保證其穩定性和可靠性,難度會更高。

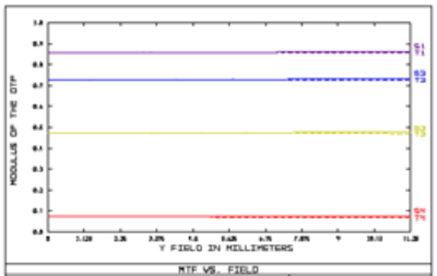

· 物鏡分辨能力無損失
SOD-200-22C-NSWIR搭配10x物鏡物方分辨率可達1.3μ,分辨率簡化式為:
公式中 Res 為最小分辨距離,λ為光線的波長,NA 為物鏡的數值孔徑。
可見物鏡的分辨率是由物鏡的 NA 值與照明光源的波長兩個因素決定。簡單講,紅外波段下做到相同分辨能力比可見光波段的難度更高。

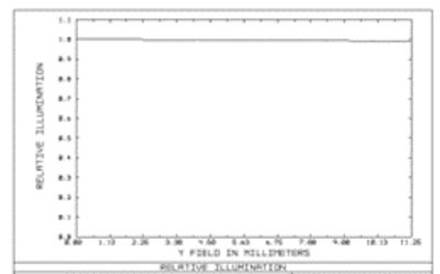

· 均勻的同軸照明功能覆蓋整個視野
|
