IPLEX NX工業視頻內窺鏡：
奧林巴斯的IPLEX NX將工業視頻內窺鏡中高品質圖像與直觀的用戶界面、人性化設計和任何環境中的長時間有效檢查結合在一起。IPLEX NX擁有清晰、明亮的圖像和強大的測量性能，為超越客戶的期望而設計。
卓越的圖像
即使在昏暗的地方，或反射強烈的地方也可以用明亮而清晰的圖像來檢測廣大區域中細微的缺陷。IPLEX NX工業視頻內窺鏡的尖端技術意味著用戶可以獲得用于快速、精確檢查的高品質圖像。
|
|
IPLEX NX |
傳統型號 (IPLEX FX) |
無與倫比的分辨率
顯示細微的缺陷 |
腐蝕/
燒蝕的材料 |
|
|
出色的亮度
照亮整個大的腔體 |
渦輪機 |
|
|
真實的色彩還原
呈現出鮮明的細節 |
焊接 |
|
|
先進的降噪性能
改善了實時圖像畫質 |
燃燒室 |
|
|
擴展的測量能力
IPLEX NX設計能夠進行精確的3D測量。融入了奧林巴斯公司先進的工業視頻內窺鏡技術，能夠完成精確而有效檢測。
超廣角立體測量
立體測量功能用于測量缺陷的尺寸和深度，比如檢查過程中發現的裂縫。重新設計的光學系統和算法極大地擴展了檢查面積——面積和距離分別擴展了4倍和2倍。
更大的檢查面積使用戶能夠更容易地觀察更大的缺陷。
* 即使從兩倍遠的距離進行測量，IPLEX NX也能與傳統型號一樣精確。

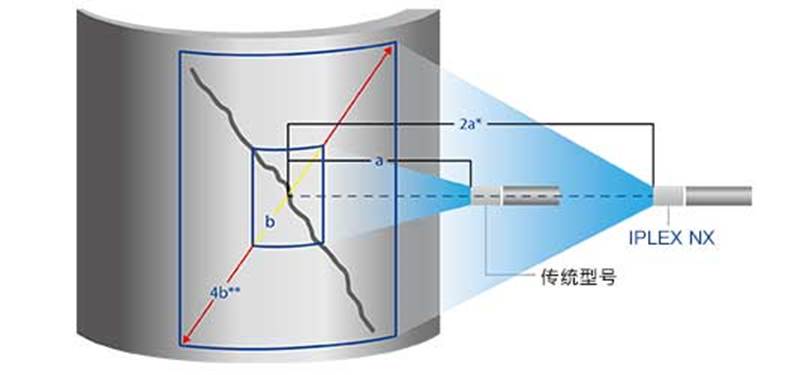

** 如果φ6.0mm內窺鏡與直視立體光學適配器配套使用，IPLEX NX對角線長度對應的檢測區域幾乎是傳統型號的四倍。
參考: 實際的視角比本示意圖顯示的更寬。
多點物距測量

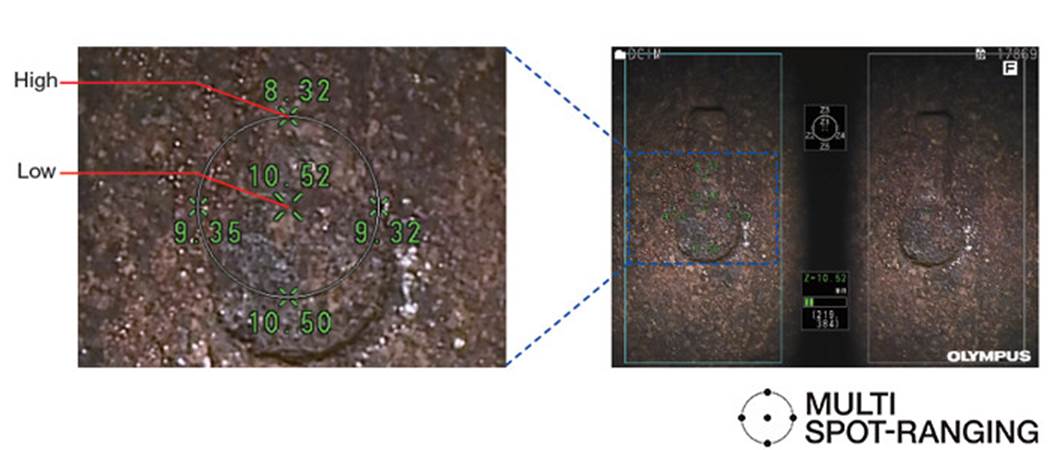

IPLEX NX擁有獨特的多點物距測量功能，能夠?qū)崟r測量從內窺鏡尖端到檢查表面上多個點之間的距離。該功能提供了實時表面信息，不會暫?；蛑袛鄼z查。
提高了檢查效率

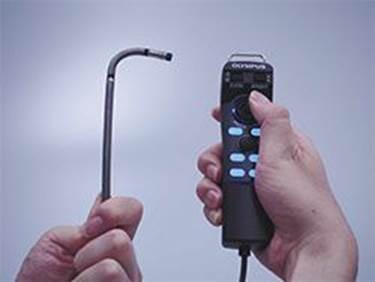

IPLEX NX操作簡單方便，即使面對長時間檢查過程，由于NX擁有可更換的插入管單元和TrueFeel插入管精準導向。

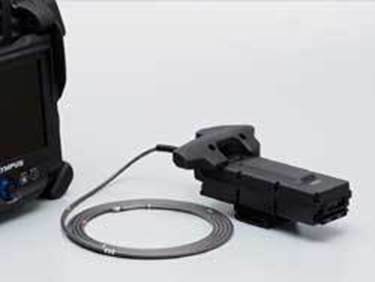

可更換的內窺鏡插入管套件 TrueFeel
請聯系當?shù)劁N售025-85334943
探頭裝置
|
IV9435N |
IV9450N |
IV9635N |
IV9650N |
IV9675N |
IV9635X1N |
插入管 |
插入管 |
4.0 mm
(0.157 in.) |
6.0 mm
(0.236 in.) |
6.2 mm |
插入管長度 |
3.5 m
(11.5 ft.) |
5.0 m
(16.4 ft.) |
3.5 m
(11.5 ft.) |
5.0 m
(16.4 ft.) |
7.5 m
(24.6 ft.) |
3.5 m
(11.5 ft.) |
外部 |
高耐磨鎢絲編織層 |
插入管軟硬度 |
均勻剛度 |
Tapered Flex 插入管，靠近前端處柔韌度逐漸遞增 |
光學系統 |
視野 |
可通過光學適配器選擇 可安裝3D立體測量適配器 |
觀察方向 |
照明器 |
高強度激光二極管 |
導向關節 |
上/下/左/右關節角度 |
130° |
180° |
150° |
130° |
關節操作 |
TrueFeel 探頭末端電動導向 |
基礎裝置
|
IV9435N |
IV9450N |
IV9635N |
IV9650N |
IV9675N |
IV9635X1N |
尺寸（寬×高×深） |
320 mm x 310 mm x 180 mm
(12.6 in. x 12.2 in. x 7.1 in.) |
重量 |
3.9 kg
(8.6 lbs.) |
系統重量（約）
（含電池和 SDHC 卡） |
7.1 kg
(15.7 lbs.) |
7.2 kg
(15.9 lbs.) |
7.3 kg
(16.1 lbs.) |
7.4 kg
(16.3 lbs.) |
7.6 kg
(16.8 lbs.) |
7.5 kg |
LCD 顯示器 |
8.4 英寸高亮度防日光觸摸 LCD，清晰型 |
輸入/輸出端子 |
輸入端子 |
S-Video |
輸出端子 |
VGA |
USB 連接器 |
A 型連接器，版本 2.0 標準 |
電源 |
電池：標稱電壓 14.8 V，可運行約 100 分鐘
交流電源：100 V 至 240 V，50/60 Hz（使用隨附的交流電源適配器） |
記錄介質 |
SDHC 卡和 USB 閃存（僅存儲靜態圖像） |
靜態圖像記錄 |
分辨率 |
H768 x V576（像素） |
H1024 x V768（像素） |
H768 x V576（像素） |
記錄格式 |
壓縮 JPEG 格式 |
視頻錄像 |
分辨率 |
H768 x V576（像素） |
H1024 x V768（像素） |
H768 x V576（像素） |
記錄格式 |
MPEG-4 AVC (H.264) 格式，兼容 Windows Media Player |
立體測量 |
距離 |
兩點間距離 |
點到線 |
一個點到用戶定義的線之間的垂直距離 |
深度 |
一個點到用戶定義的面之間的正交深度/高度 |
面積/線 |
多點周長和面積測量 |
3D 建模 |
斷層還原技術、X/Y/Z 軸360度無死角旋轉、Color Mapping功能 |
對比測量 |
基于同一個平面中已知測量值的兩點間距離測量 |
光學適配器版本
4.0 mm 光學適配器
|
|
AT80D/FF-IV94N |
AT120D/NF-IV94N |
AT120D/FF-IV94N |
AT100S/NF-IV94N |
AT100S/FF-IV94N |
AT70D/70D-IV94N |
AT50S/50S-IV94N |
光學系統 |
視野 |
80° |
120° |
120° |
100° |
100° |
70°/70° |
50°/50° |
觀察方向 |
前向 |
前向 |
前向 |
側向 |
側向 |
前向 |
側向 |
視野深度*1 |
35 至 ∞ mm |
2 至 200 mm |
17 至 ∞ mm |
2 至 15 mm |
8 至 ∞ mm |
5 至 200 mm |
3 至 150 mm |
前端 |
外徑*2 |
4.0 mm |
4.0 mm |
4.0 mm |
4.0 mm |
4.0 mm |
4.0 mm |
4.0 mm |
硬末端*3 |
20.1 mm |
20.2 mm |
20.1 mm |
22.9 mm |
22.9 mm |
22.3 mm |
26.7 mm |
6.0 mm 光學適配器
|
|
AT50D/FF-IV96N |
AT80D/FF-IV96N |
AT120D/NF-IV96N |
AT120D/FF-IV96N |
AT120S/NF-IV96N |
AT120S/FF-IV96N |
AT90D/90D-IV96N |
AT70S/70S-IV96N |
光學系統 |
視野 |
50° |
80° |
120° |
120° |
120° |
120° |
90°/90° |
70°/70° |
觀察方向 |
前向 |
前向 |
前向 |
前向 |
側向 |
側向 |
前向 |
側向 |
視野深度*1 |
50 至 ∞ mm |
20 至 ∞ mm |
7 至 300 mm |
19 至 ∞ mm |
4 至 150 mm |
20 至 ∞ mm |
5 至 250 mm |
4 至 250 mm |
前端 |
外徑*2 |
6.0 mm |
6.0 mm |
6.0 mm |
6.0 mm |
6.0 mm |
6.0 mm |
6.0 mm |
6.0 mm |
硬末端*3 |
21.3 mm |
21.3 mm |
21.4 mm |
21.4 mm |
26.6 mm |
26.6 mm |
25 mm |
31.2 mm |
6.2 mm 光學適配器
|
AT80D-IV96X1N |
AT120D/NF-IV96X1N |
AT120D/FF-IV96X1N |
AT80S-IV96X1N |
AT120S-IV96X1N |
AT70D/70D-IV96X1N |
AT60S/60S-IV96X1N |
光學系統 |
視野 |
80° |
120° |
120° |
80° |
120° |
70°/70° |
60°/60° |
觀察方向 |
前向 |
前向 |
前向 |
側向 |
側向 |
前向 |
側向 |
視野深度*1 |
35 至 ∞ mm |
2 至 200 mm |
17 至 ∞ mm |
30 至 ∞ mm |
8 至 ∞ mm |
5 至 200 mm |
3 至 150 mm |
前端 |
外徑*2 |
6.2 mm |
6.2 mm |
6.2 mm |
6.2 mm |
6.2 mm |
6.2 mm |
6.2 mm |
硬末端*3 |
20.6 mm |
20.6 mm |
20.6 mm |
24.4 mm |
24.4 mm |
22.7 mm |
28.3 mm |
*1. 指示達到最佳焦點時的觀察距離。
*2. 在探頭上安裝適配器時，可將其插入直徑為 4.0 mm 和 6.0 mm 的孔。
*3. 指示探頭硬末端的長度（如安裝）。
使用環境條件
工作溫度 |
插入管 |
空氣中：-25 至 100°C（-13 至 212°F）
在水中：10 至 30°C（50 至 86°F） |
其他部件 |
空氣中：-21 至 49°C（-21 至 120°F）（含電池）
空氣中：0 至 40°C（32 至 104°F）（含交流電源適配器） |
相對濕度 |
所有部件 |
15 至 90% |
防水性 |
所有部件 |
可在機油、輕油或 5% 鹽溶液中使用 |
防水 |
插入管 |
裝有觀察末端適配器時可在水中使用
裝有立體測量末端適配器時不可在水中使用
IV94 系列：最大深度 5 m（16.4 ft.）
IV96 系列：最大深度 7.5 m (24.6 ft.) |
其他部件 |
可在吹雨條件下使用（必須閉合電池倉）。
不可在水中使用 |
MIL-STD（美國常用軍用標準）合規性
已根據 MIL-STD-810F/G 和 MIL-STD-461F 工作環境中進行使用。
不保證在任何條件下不會受到損壞。相關詳細信息，請咨詢奧林巴斯銷售代表。 |
振動 |
MIL-STD-810G，測試方法 514.6，程序 I（一般振動試驗） |
沖擊 |
MIL-STD-810G，測試方法 516.6，程序 IV（墜落試驗） |
防水性 |
MIL-STD-810G，測試方法 506.5，程序 II（降雨和吹雨試驗） |
濕度 |
MIL-STD-810G，測試方法 507.5 |
鹽霧 |
MIL-STD-810G，測試方法 509.5 |
沙塵 |
MIL-STD-810G，測試方法 510.5，程序 I（吹塵試驗） |
冰凍/凍雨 |
MIL-STD-810G，測試方法 521.3 |
電磁干擾 (EMI) |
