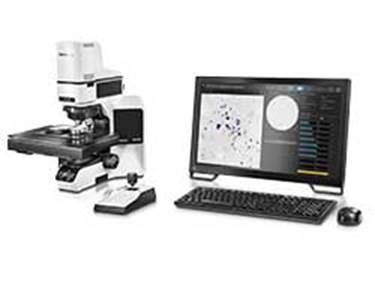

顯微鏡 |
OLYMPUS CIX100 |
電動對焦 |
- 3軸操縱桿控制的同軸自動細調焦
- 對焦行程 25毫米
- 微調行程 100微米/周
- 載物臺托架*大高度:40毫米
- 對焦速度 200微米/秒
- 可啟用軟件自動對焦
- 可定制多點聚焦圖
|
照明器 |
- 內置LED照明
- 可同時實現反光和非反光顆粒物探測的照明機制
- 光強度由工廠預設
|
成像設備 |
|
樣品高度 |
- ?樣品受限于安裝在所附濾膜托架上的過濾膜(直徑47毫米)
|
物鏡轉換器 |
電動型 |
電動物鏡轉換器 |
- 6孔電動物鏡轉換器，已經安裝3個UIS2物鏡
- PLAPON 1.25X，用于預覽
- MPLFLN 5X，用于觀察大于10微米的顆粒物
- MPLFLN 10X，用于觀察大于2.5微米的顆粒物
選配：選配MPLFLN 20X，用于高度測量。 |
軟件控制 |
- 圖像放大倍率和像素與尺寸之間的關系均可隨時掌握。
|
載物臺 |
電動載物臺X,Y |
電動載物臺X,Y |
- 步進電機控制運動
- *大范圍:130 x 79毫米
- *大速度 240毫米/秒(4毫米滾珠螺距)
- 可重復性 < 1微米
- 分辨率 0.01微米
- 使用3軸操縱桿控制
|
軟件控制 |
- 掃描速度與所使用的倍率有關，10X時保證掃描速度少于10分鐘
- 載物臺對齊由工廠在裝配時完成
|
樣品托架 |
樣品托架 |
- 樣品托架專為在安裝過程中避免發生意外碰撞轉動而特別設計
- 過濾膜通過樣品托架進行機械式展平
- 固定上蓋時無需使用工具
- 樣品托架始終使用載物臺上的插槽1
|
顆粒物標準片(PSD) |
- 用于驗證系統測量的參考樣品
- 在檢驗系統控制CIX相應功能的內置功能中使用的樣品
- 顆粒物標準片(PSD)始終使用載物臺上的插槽2
|
載物臺插件 |
2個載物臺插槽 |
- 載物臺插槽專門用于樣品托架和顆粒物標準片(PSD)的正確定位
|
控制器 |
工作站 |
高性能預安裝式工作站 |
- HP Z440, Windows 10-64位專業版(英文版)
- 16 GB RAM, 256 GB SSD和4 TB數據存儲空間
- 2GB視頻適配器
- 安裝Microsoft Office 2016 (英文版)
- 具備聯網功能，英文全鍵盤，1000 dpi光學鼠標
|
擴展插件 |
|
語言選擇 |
- 操作系統和Microsoft Office默認語言可由用戶更改
|
觸摸屏 |
23寸觸摸屏 |
- 專為CIX軟件優化的1920x1080分辨率
|
功耗 |
額定值 |
- AC適配器(2), 控制器和顯微鏡鏡架(需要4個插頭)
|
功耗 |
- 控制器：700瓦; 顯示器:56瓦; 顯微鏡:5.8 瓦; 控制盒 7.4瓦
- 合計:769.2瓦
|
圖紙 |
尺寸 (長 x 寬 x 高) |
約1300毫米 x 800毫米 x 510毫米 |
重量 |
44公斤 |

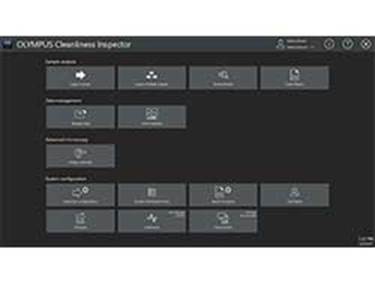

軟件 |
CIX-ASW-V1.1 |

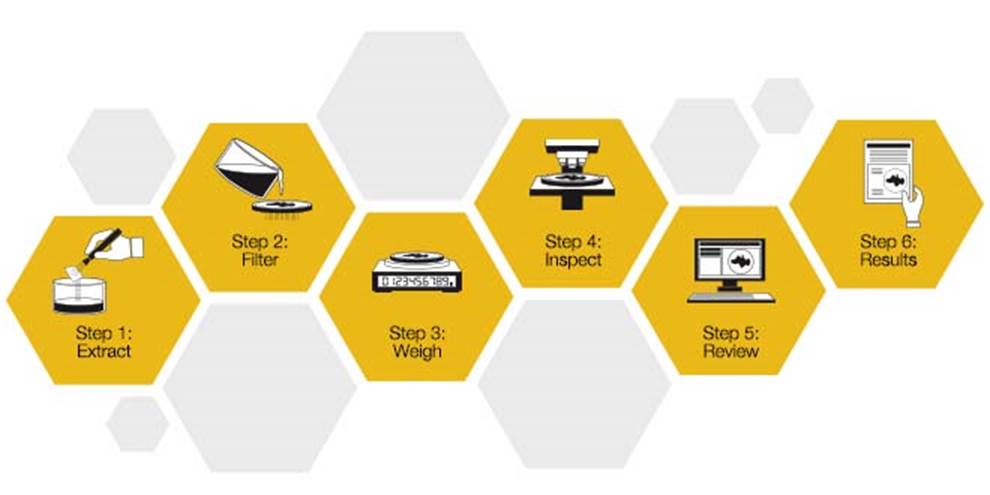

技術清潔度檢測的專用工作流軟件 |
語言 |
GUI :英語、法語、德語、西班牙語、日語、中文簡體、以及韓語 |
在線幫助：英語、法語、德語、西班牙語、日語、中文簡體、以及韓語 |
許可證管理 |
軟件許可證通過許可證卡激活（安裝時已經激活） |
用戶管理 |
系統可連接到網絡進行域管理 |
實時圖像 |
以彩色模式顯示 |
窗口適應方法 |

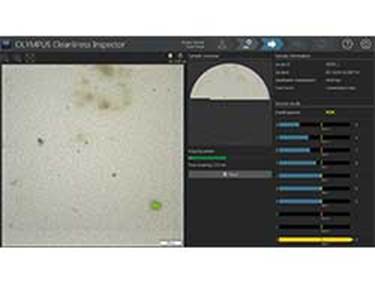

實時探測
- 為提高速度，顆粒物在被捕捉到時即進行檢測。
- 如果測量結果不佳，用戶可停止該進程。 |
硬件控制 |
XY電動載物臺
- 操縱桿操作及軟件控制
- 所選顆粒物的自動或手動再定位 |
電動物鏡轉換器：僅可使用軟件選擇 |
電動對焦
- 操縱桿控制。
- 軟件自動對焦可用。
- 使用多點對焦圖進行預測性自動對焦。 |
光線控制:光強度由軟件進行自動控制 |
檢查系統 |
系統驗證
- 系統通過測量PSD參數進行驗證。
- 生成OK或NOK的質量判定值 |
技術清潔度標準 |
可支持的標準：ISO 11218:1993; ISO 14952; ISO 16232-10; ISO 21018; ISO4406:1999; ISO4407:1991; ISO12345:2013; NAS 1638-01; NF E48-651:1986; NF E48-655:1989; SAE AS4059E |
全 面符合VDA19:2016推薦要求 |
顆粒物識別：顆粒物可通過顆粒物類型進行分類（纖維、反光、反光纖維、或其他） |
定制標準：用戶定義的標準可輕松確定 |
檢測配置：系統允許加載、定義、復制、重命名、刪除和保存檢驗標準 |

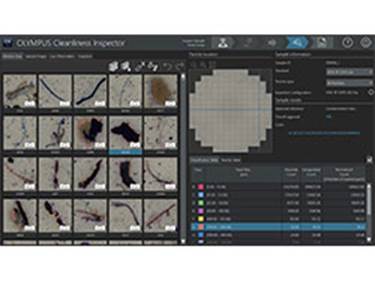

顆粒物平鋪視圖 |
以平鋪視圖顯示檢測到的顆粒物，提升導航效果 |
存儲完整薄膜 |
完整濾膜圖片可被存儲，并可使用不同條件進行重新處理 |
顆粒物編輯 |
在修改過程中可對顆粒物進行編輯功能包括：
- 刪除、合并、添加顆粒物。
- 修改顆粒物類型。 |

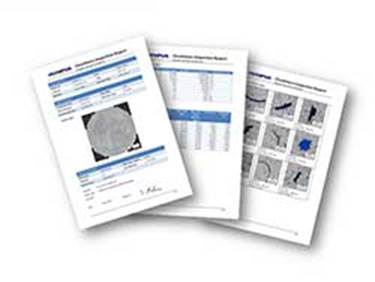

動態報告 |
使用Microsoft Word 2016模板可生成全 面可定制的專業分析報告 |
