SDC-1200SH非標大平臺全自動智能接觸角

一·概述

接觸角（Contact angle）是指在氣、液、固三相交點處所作的氣-液界面的切線，此切線在液體一方的與固-液交界線之間的夾角θ，接觸角測量是現今表面性能檢測的主要方法。
SDC-1200SH全自動款智能接觸角測量儀是采用外形圖像分析（Shape image analysis）方法測量樣品表面接觸角、潤濕性能、表界面張力、表面能、多點自動智能接觸角測量等性能的專用設備，設備自動化程度高，可搭配自動化流水線實現在線擬合。

二·儀器應用領域

接觸角測量儀廣泛應用于各個行業領域，在手機制造、玻璃制造、表面處理、化學化工、半導體制造、涂料油墨、電子電路、紡織纖維、醫療生物等領域，接觸角測量已經成為了一項評估表面性能的重要儀器。
1. 液體在固體表面的鋪展、滲透、吸收等潤濕行為，座滴法測量靜態接觸角；
2. 材料在固體表面的前進角、后退角、動態接觸角測量；
3. 親水材料的連續實時研究及過程記錄，接觸角隨時間變化曲線分析；
4. 計算固體表面自由能（Surface free energy），及其極性色散分量分析；
5. 分析液體在固體表面的粘附功（Adhersion），評估固體表面均勻性、清潔度等。

三·儀器介紹

接觸角測量儀主要由光源、注射單元、樣品臺、采集系統、分析軟件五大部分組成，設備采用光學成像的原理。
光源采用密集LED冷光設計，發光均勻，圖像清洗，壽命長；
注射單元采用高精度注射泵進液，由軟件定量定速控制，滴液穩定，精度極高，注射單元自動上升下降接液；可實現自動補液，避免頻繁換液步驟；最高一次補液可測試10000個點以上；
樣品臺采用高強度鋁合金裝置，可放置不同尺寸樣品；可擴展真空吸附平臺，防止樣品滑動；進料口可加防靜電滑輪，更方便進出產品測量；
采集系統采用黑白進口CCD相機，拍攝穩定，圖像清晰，真實可靠，鏡頭采用德國工業級遠心變焦變倍式進口配置，0.7-4.5倍放大可調3mm微調，成像無畸形失真；
分析軟件功能強大，具備一鍵式全自動擬合能力，滿足各種液滴形態的精確擬合;實現自動定點定位測量，可根據不同產品設置不同參數測試方案；

四·提升品管的要求

???? 光學接觸角測量儀:是一種簡單、快速、靈敏的方法測量固體表面的潤濕性。且 可間接測量固體表面能與液體表面張力。

五·產品特點

???? 專業級的高精度全自動注射系統，最低液滴控制精度可達為 0.1μl
??? 可微調式 LED 工業級冷光源系統（壽命 20000H 以上），更清晰的成像，同時 避免額外熱度所導致的小液滴揮發
???? 采用高性能日本原裝進口工業機芯，無失真遠心鏡頭，確保最佳的成像效果。
???? 采用 USB2.0 標準接口，數據傳輸速度快，兼容性高
???? 高強度航空鋁合金結構，模塊化設計理念，可配置各種常用測量附件
???? 日本原裝高精度 XYZ 三向運動模組，測試更平穩更準確
???? 自主研發的集成芯片電路控制，保證儀器以最佳狀態運行
???? 多種輔助模塊選取，滿足更多的外部測試條件
???? 國內首家提供德國進口的接觸角測量校準樣品，確保測量結果精確無誤
???? 光學系統可進行傾斜度調節，適合超低角度測量和疏水材料測量

???? 最專業的接觸角分析方法，更適合多種材料接觸角測量
???? 強大的智能化數據庫管理：可錄入多組產品參數和測量參數，能隨時查看及 調取測試，進行一鍵多點測量
???? 軟件自動觸發攝像和計算，全自動多點測量，更多的避免了人為操作誤差
???? 高速測量計算，更適用于產線或大量測試產品的生產及應用，提高工作效率
???? 表面接觸角分析模塊，更簡捷的操作，更準確的結果
???? 視頻快速測試數據，可連續性進測試接觸角形態變化
???? 智能化軟件操作：【自動尋找測試點—自動滴液—自動尋找基準線—自動擬合 測量】‐‐一鍵控制

六·儀器參數
??? 接觸角測量范圍：0-180°
??? 接觸角測量精度：±0.10
??? 表界面張力測量范圍：0-1000mN/m；測量精度：0.01 ?mN/m
??? 高精度自動滴液系統：高精密工業微量注液泵；滴液精度：0. 1μl
??? 接觸角高精密儀器校準片：德國原裝進口接觸角角度校準標準片

七·接觸角專業測量方法

? ?座滴法（sessile drop）;?

? ?懸滴法（pendant drop）; ?
? ?薄膜法（lamella method）; ?

? ?擄泡法（Captive bubble method）; ?
? ?包覆纖維法（wetted fiber）;? ?
?? ?纖維座滴法（sessle fiber drop）;

八·軟件概述
??? 接觸角多元化分析方式：全自動擬合法，半自動擬合法，手動水平測量，手 動斜面測量，寬高測量法，人工切線法等
??? 多元化軟件計算方法：圓環擬合法(40 度以下)；橢圓擬合法(40-120 度)； Young-Lapalacer 擬合法(120 度以上)

??? 精準的表面自由能計算：Fowks 法，OWRK 法，ZismanPlot 法，EOS 法（軟件 中預裝部分液體數據庫，可自行建立液體性能參數）
??? 一鍵式軟件測量操作： 儀器產品數值，儀器全自動運行進行全自動測量（產 品數據可保存，隨時導出）
??? 不規則產品測試拓展：凹凸面測試，曲面測試，滾動角測試,前進角后退角測 試，高低溫接觸角測試
????? 高速拍照方式：單張/連續/錄像；錄像任意電影單張導出；錄像視頻可自動 快速測量
??? 細致化數據庫管理：導出 Excel 表格數據? word 圖片數據；更直觀的不限數 據圖文并茂數據報告

九規格概述

接觸角主機

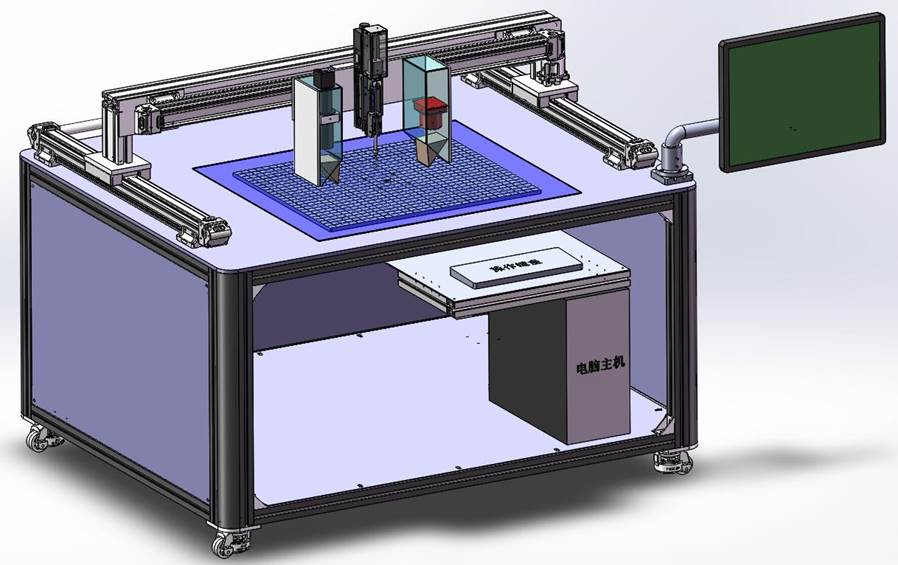

外形尺寸	1300mm（長）*1100mm(寬)* 1150mm(高)
重量	約180KG
電源	220V / 500W
光源系統
光源	470nm密集LED可調節藍色基調工業級冷光源
壽命	使用壽命達伍萬小時以上
注射單元
注射器	專用配套高精密石英注射器、容量500μL/自動補液，一次換液可連續測試10000個點
滴液	軟件控制自動進液送樣，精度高達0.01μL
注射單元移動	軟件自動升降行程50mm;
采集系統
CCD	SONY原裝進口高速工業級芯片、50幀/S、130W像素
鏡頭	0.7-4.5倍（6.5倍）高清工業級連續變倍變焦式高清顯微鏡
采集系統調節	前后30mm（微調50mm）、視角角度可調（平視、俯視、仰視、等多視角觀察），雙棱鏡式水平結構；
樣品臺裝置
工作臺面尺寸	1000×900mm 其他尺寸可以定制
樣品臺移動	前后移動 自動，行程900mm，精度0.1mm 左右移動 自動，行程1000mm，精度0.1mm
樣品臺擴展	可增加真空吸附功能，防止產品滑動；
分析軟件
接觸角測量范圍	0-180°
接觸角測量分辨精度	±0.001°
分析軟件功能	1、國內最先進的接觸角測量分析軟件自動擬合法（一鍵自動擬合， 不存在人工誤差）包括：圓法擬合（Circle method）、橢圓/斜 ?? 橢圓擬合法（Ellipse/Oblique ellipse）、LY、微分橢圓法/微???? ?? 分圓法（Differential circle / Differential ellipse）； 2、動態接觸角擬合（批量擬合多張圖像）包括：潤濕性能測試 （Wettability）、視頻連續擬合計算（Video analysis）； 3、表面能計算（Surface energy） 4、粘附功（Adhesion work） 5、自動樣品批量測量方案設置功能（支持指定樣品的測試方案設定及調取自動測試方案） 6、 樣品方案設定：可根據實際樣品尺寸規格在軟件中設置測量方案，后續如有同款產品可直接調取已存儲方案直接開展測試 7、一鍵式多點測量（可多次循環）：自動進樣→自動接液→軟件自動完成測量→自動換下一個點位 9、可針對不同樣品設置測量方案并可保存，方便下次再次測量同一類樣品時直接調取測量

十· 符合國家的相關標準
??? GB/T 24368‐2009(玻璃表面疏水污染物檢測)
??? SY/T5153‐2007（油藏巖石潤濕性測定方法）
??? ASTM D 724‐99（2003）（紙的表面可濕性的試驗方法）
??? ASTM D5946‐2004（塑料薄膜與水接觸角度的測量）
??? ISO15989（塑料薄膜和薄板電暈處理薄膜的水接觸角度的測量）
