MZDH0850系列高分辨率連續變倍單筒視頻顯微系統包括MZDH0850、MZDH0850C、MZDH0850-D、MZDH0850C-D四種類型（區別：MZDH0850C含同軸照明；MZDH0850-D變倍時整數倍帶定位裝置；MZDH0850C-D含同軸照明，變倍時整數倍帶定位裝置），采用無限遠光學系統和同軸照明光學系統，具有高分辨率和高清晰度品質。適用于電子設備、半導體、LCD、LED等領域的數碼成像觀察、檢測和測量。可使用LED或光纖冷光源同軸照明，滿足觀察不同物體的需要。

 MZDH0850系列高分辨率連續變倍單筒視頻顯微系統
主要技術規格：
●  物鏡連續變倍范圍0.75X～5X
●  標準總倍率： 0.75X～5X，擴展總倍率：0.11X～50X（使用附加物鏡和各倍率CCD接頭）
●  可調光高亮度LED同軸照明（MZDH0850C）
●  全程齊焦，照明均勻，高分辨率。
●  支架與主機配合尺寸：Φ45mm

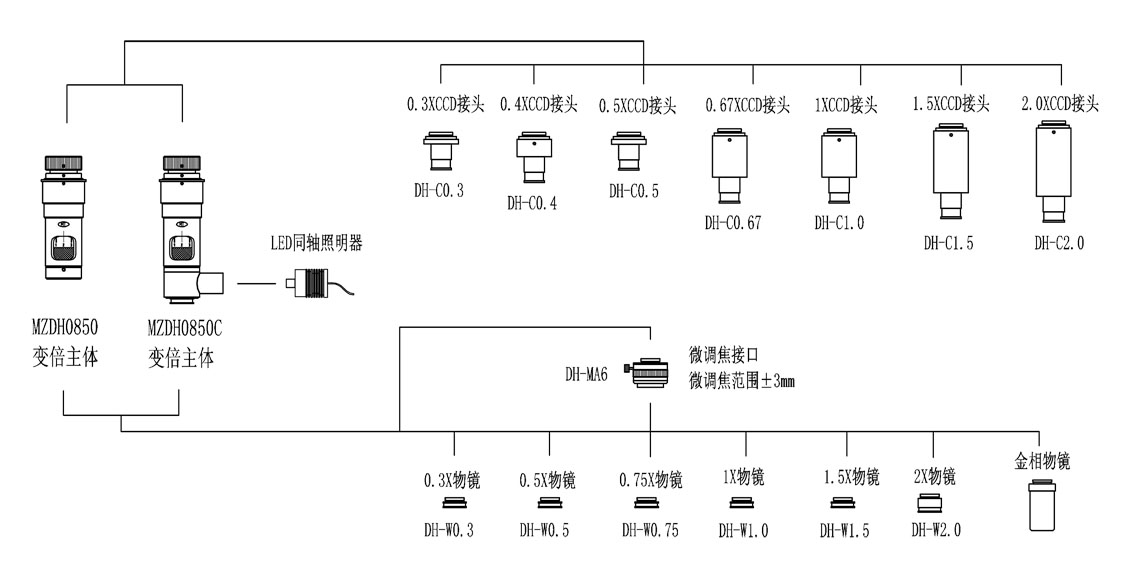

●  0.3X、0.5X、1X（標準配置）、1.5X、2X 五種倍率CCD接頭可選
●  0.3X、0.5X、0.75X、1X（標準配置）、1.5X、2X、5X附加物鏡可選
●  多種輔助光源，底座可選（CCD為選購件）
調整說明：
  松開升降組上面的兩顆螺絲，CCD接頭可360°旋轉，可用于調整CCD的方向；同時松開有滾花紋零件的三顆螺絲，旋轉有滾花紋的零件，可實現高、低同焦面。儀器最上端的三顆螺絲可用于CCD靶面不在中心時的調整。

型號

MZDH0850
(MZDH0850-D)

MZDH0850C
(MZDH0850C-D)

備注

主機

ZDH0850
(ZDH0850-D)

?

含1X CCD接頭，1X附加物鏡

ZDH0850C
(ZDH0850C-D)

?

含同軸照明器，1X CCD接頭，
1X附加物鏡

底座

SD1

?

?

LED光源

MLC1000

?

含調光器，LED燈，輸入、輸出電源線

CCD接頭

0.3X

0.5X

1X

1.5X

2X

0.3X

光學放大倍率

0.07X～0.45X

0.11X～0.75X

0.225X～1.5X

0.34X～2.25X

0.45X～3X

視場范圍

51.4X68.6
～8X10.67

32.7X43.6
～4.8X6.4

16X21.3
～2.4X3.2

10.6X14.12
～1.6X2.13

8X10.67
～1.2X1.6

工作距離

293

0.5X

光學放大倍率

0.11X～0.75X

0.19X～1.25X

0.375X～2. 5X

0.56X～3.75X

0.75X～5X

視場范圍

32.7X43.6
～4.8X6.4

18.9X25.3
～2.88X3.84

9.6X12.8
～1.44X1.92

6.4X8.6
～0.96X1.28

4.8X6.4
～0.72X0.96

工作距離

175

0.75X

光學放大倍率

0.17X～1.125X

0.28X～1.875X

0.56X～3.75X

0.84X～5.625X

1.125X～7.5X

視場范圍

21.2X28.2
～3.2X4.27

12.9X17.1
～1.92 X2.56

6.4X8.6
～0.96X1.28

4.3X5.7
～0.64X0.85

3.2X4.27
～0.48X0.64

工作距離

117

1X

光學放大倍率

0.225X～1.5X

0.375X～2. 5X

0.75X～5X

1.125X～7.5X

1.5X～10X

視場范圍

16X21.3
～2.4X3.2

9.6X12.8
～1.44X1.92

4.8X6.4
～0.72X0.96

3.2X4.27
～0.48X0.64

2.4X3.2
～036X0.48

工作距離

82

1.5X

光學放大倍率

0.34X～2.25X

0.5625X～3.75X

1.125X～7.5X

1.6875X～11.25X

2.25X～15X

視場范圍

10.6X14.1
～1.6X2.13

6.4X8.53
～0.96X1.28

3.2X4.27
～0.48X0.64

2.13X2.84
～0.32X0.43

1.6X2.13
～0.24X0.32

工作距離

54

2X

光學放大倍率

0.45X～3X

0.75X～5X

1.5X～10X

2.25X～15X

3X～20X

視場范圍

8X10.7
～1.2X1.6

4.8X6.4
～0.72X0.96

2.4X3.2
～0.36X0.48

1.6X2.1
～0.24X0.32

1.2X1.6
～0.18X0.24

工作距離

35

5X

光學放大倍率

1.125X～7.5X

1.875X～12.5X

3.75X～25X

5.625X～37.5X

7.5X～50X

視場范圍

3.2X4.27
～0.48X0.64

1.92X2.56
～0.288X0.384

0.96X1.28
～0.144X0.192

0.64X0.85
～0.096X0.128

0.48X0.64
～0.072X0.096

工作距離

10.1

變倍主體連續變倍范圍0.75X～5X

ZDH0850, ZDH0850C, ZDH0850-D, ZDH0850C-D

光學放大倍率

0.75X~5.0X

0.75X

2.0X

5.0X

NA

0.03

0.067

0.097

景深

1.8mm

0.30mm

0.08mm

分辨率

11.2μm

5.0μm

3.5μm

TV失真

0.26%

0.31%

0.12%

安裝尺寸

0
Φ45        mm
 -0.1

微調焦（選購）

0~6mm

最大兼容相機

1/2"

CCD螺紋接口

1英吋32扣
