放大倍數的計算方法
總放大倍數 = 物鏡放大倍數 * 數字放大倍數
物鏡放大倍數 = 大物鏡放大倍數 * 鏡頭放大倍數
數字放大倍數 = 監視器尺寸 * 25.4/CCD靶面對角線尺寸大小
CCD靶面對角線尺寸大?。?/3 " 為6mm 1/2 " 為8mm 2/3 " 為11 mm
例：0.7X - 4.5X的標配主機配1/3 " CCD攝像機配14 " 監視器
數字放大倍數：14 * 25.4 / 6 = 59.3X
總放大倍數：(0.7X - 4.5X) * 59.3=41.5X - 266.9X
那么照此配置，總的放大倍率就在41.5X到266.9X之間連續可調。
MT0850系列鏡頭主要光學參數
物鏡 |
CCD接頭 |
|
0.3X |
0.4X |
0.5X |
0.67X |
1X |
1.5X |
2X |
0.3X |
光學放大倍率 |
0.07X
～0.45X |
0.09X
～0.6X |
0.11X
～0.75X |
0.15X
～1X |
0.225X
～1.5X |
0.34X
～2.25X |
0.45X
～3X |
視場范圍 |
51.4X68.6
～8X10.67 |
40X53.33
～6X8 |
32.7X43.6
～4.8X6.4 |
24X32
～3.6X4.8 |
16X21.3
～2.4X3.2 |
10.6X14.12
～1.6X2.13 |
8X10.67
～1.2X1.6 |
工作距離 |
293 |
0.5X |
光學放大倍率 |
0.11X
～0.75X |
0.15X
～1X |
0.19X
～1.25X |
0.25X
～1.675X |
0.375X
～2. 5X |
0.56X
～3.75X |
0.75X
～5X |
視場范圍 |
32.7X43.6
～4.8X6.4 |
24X32
～3.6X4.8 |
18.9X25.3
～2.88X3.84 |
14.4X19.2
～2.15X2.9 |
9.6X12.8
～1.44X1.92 |
6.4X8.6
～0.96X1.28 |
4.8X6.4
～0.72X0.96 |
工作距離 |
175 |
0.75X |
光學放大倍率 |
0.17X
～1.125X |
0.225X
～1.5X |
0.28X
～1.875X |
0.4X
～2.5X |
0.56X
～3.75X |
0.84X
～5.625X |
1.125X
～7.5X |
視場范圍 |
21.2X28.2
～3.2X4.27 |
16X21.33
～2.4X3.2 |
12.9X17.1
～1.92 X2.56 |
9X12
～1.44 X1.92 |
6.4X8.6
～0.96X1.28 |
4.3X5.7
～0.64X0.85 |
3.2X4.27
～0.48X0.64 |
工作距離 |
117 |
1X |
光學放大倍率 |
0.225X
～1.5X |
0.3X
～2X |
0.375X
～2. 5X |
0.5X
～3.35X |
0.75X
～5X |
1.125X
～7.5X |
1.5X
～10X |
視場范圍 |
16X21.3
～2.4X3.2 |
12X16
～1.8X2.4 |
9.6X12.8
～1.44X1.92 |
7.2X9.6
～1.07X1.4 |
4.8X6.4
～0.72X0.96 |
3.2X4.27
～0.48X0.64 |
2.4X3.2
～036X0.48 |
工作距離 |
82 |
1.5X |
光學放大倍率 |
0.34X
～2.25X |
0.45X
～3X |
0.5625X
～3.75X |
0.75X
～5X |
1.125X
～7.5X |
1.6875X
～11.25X |
2.25X
～15X |
視場范圍 |
10.6X14.1
～1.6X2.13 |
8X10.67
～1.2X1.6 |
6.4X8.53
～0.96X1.28 |
4.8X6.4
～0.72X0.96 |
3.2X4.27
～0.48X0.64 |
2.13X2.84
～0.32X0.43 |
1.6X2.13
～0.24X0.32 |
工作距離 |
54 |
2X |
光學放大倍率 |
0.45X
～3X |
0.6X
～4X |
0.75X
～5X |
1X
～6.7X |
1.5X
～10X |
2.25X
～15X |
3X
～20X |
視場范圍 |
8X10.7
～1.2X1.6 |
6X8
～0.9X1.2 |
4.8X6.4
～0.72X0.96 |
3.6X4.8
～0.54X0.72 |
2.4X3.2
～0.36X0.48 |
1.6X2.1
～0.24X0.32 |
1.2X1.6
～0.18X0.24 |
工作距離 |
35 |
5X |
光學放大倍率 |
1.125X
～7.5X |
1.5X
～10X |
1.875X
～12.5X |
2.5X
～16.75X |
3.75X
～25X |
5.625X
～37.5X |
7.5X
～50X |
視場范圍 |
3.2X4.27
～0.48X0.64 |
2.4X3.2
～0.36X0.48 |
1.92X2.56
～0.288X0.384 |
1.44X1.92
～0.21X0.3 |
0.96X1.28
～0.144X0.192 |
0.64X0.85
～0.096X0.128 |
0.48X0.64
～0.072X0.096 |
工作距離 |
10.1 |
變倍主體連續變倍范圍0.75X～5X |
注：光學放大倍率、視場范圍是以1/3"CCD攝像頭、14"監視器計算。
項目/型號 |
MT0850 |
光學放大倍率 |
0.75X~5.0X |
|
0.75X |
2.0X |
5.0X |
NA |
0.03 |
0.067 |
0.097 |
景深 |
1.8mm |
0.30mm |
0.08mm |
分辨率 |
11.2μm |
5.0μm |
3.5μm |
TV失真 |
0.26% |
0.31% |
0.12% |
安裝尺寸 |
0
Φ45 mm
-0.1 |
微調焦（選購） |
0~6mm |
最大兼容相機 |
1/2" |
CCD螺紋接口 |
1英吋32扣 |
※景深是對于1/2“CCD相機設想相當水平320條TV線解像計算值
（成像面可容許的錯亂圓圈：40μm）
※分辨率是指在波長550nm時的理論分辨率

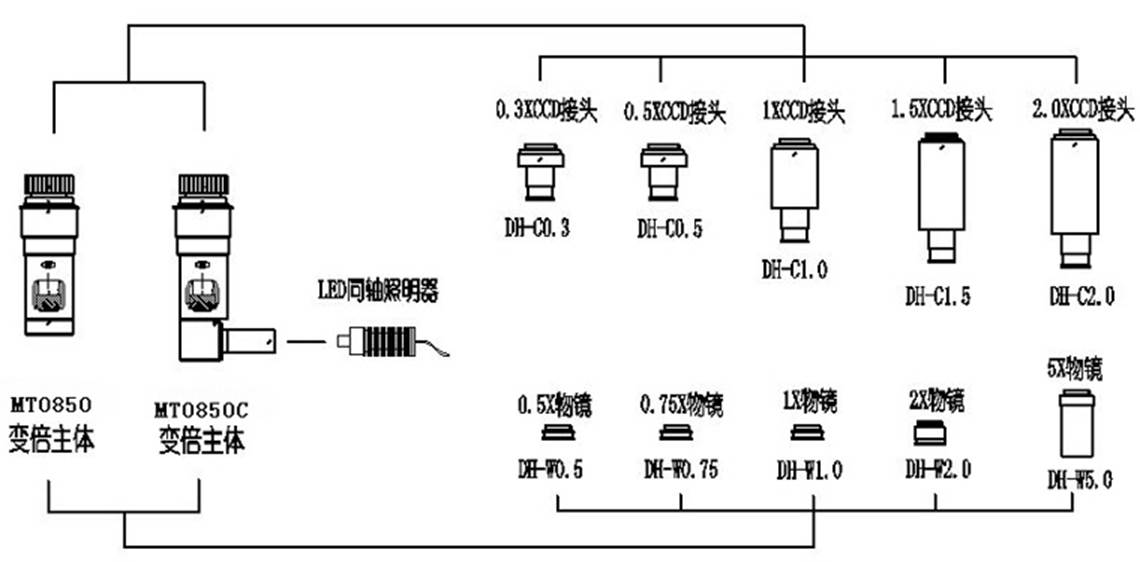

MT0850系列鏡頭系統圖：
 |
