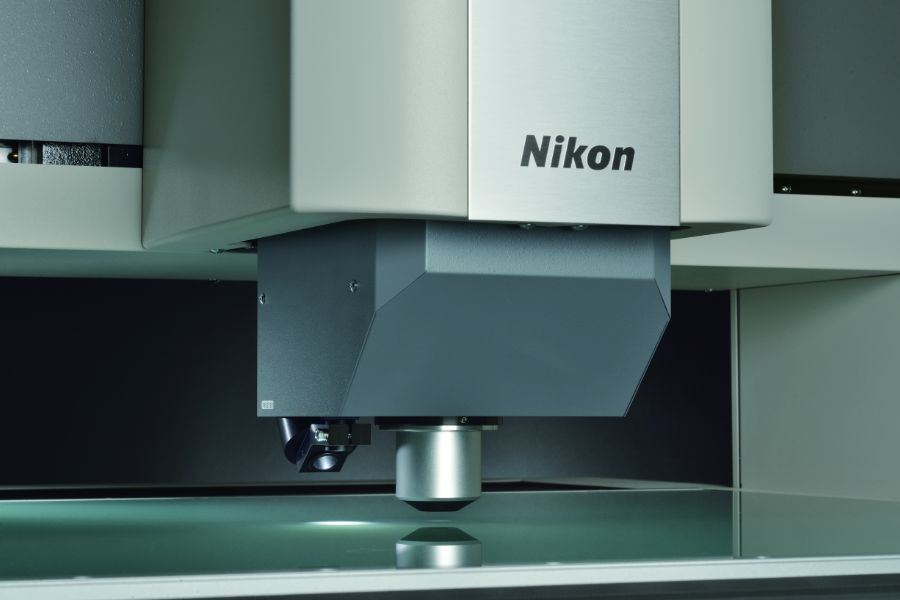

NEXIV VMZ-K系列
多功能共聚焦影像測量系統
能夠進行高速/高分辨率3D檢測。
NEXIV VMZ-K突破性的多功能共聚焦影像測量系統
融合了共焦技術，具有15倍變焦的明視野和激光自動對焦。 無論需要什么樣的幾何測量，二維或三維，檢查和評估都異?？焖俸蜏?zhǔn)確。
共焦光學系統可實現清晰顯示，便于準確檢測高對比度樣品邊緣。
|
 |
產品亮點&核心功能 |
 |
|
 |

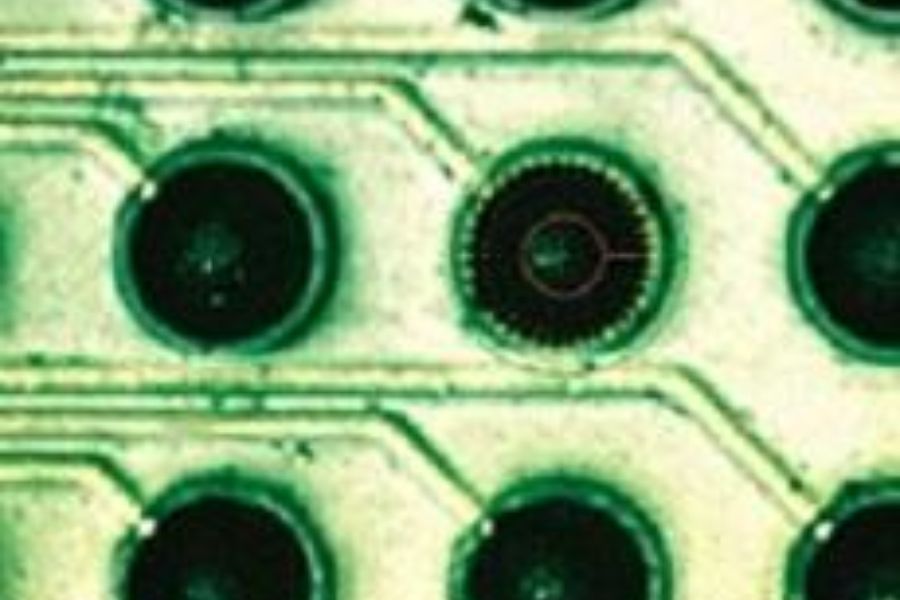

精細凸點和基板圖案
在同一視場內結合15倍變焦明場圖像的2D測量和3D高度測量，可以實現多樣化測量。 |
|

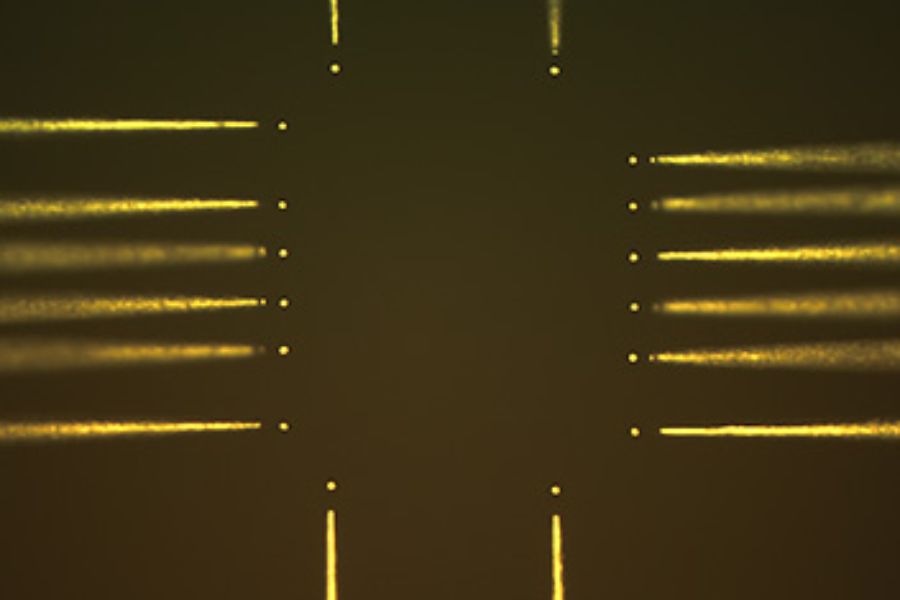

探頭卡
可以根據位置數據一鍵式地進行編程。可以使用獨家的圖像處理工具自動測量探頭卡上的XYZ坐標和共面接觸探頭銷。 |
| |
|
|
 |
|
 |
高精密PCB圖案
尼康獨家的共焦成像技術可以精確掃描高反射和低反射率表面。 |
|
測量示例
共焦NEXIV可用于快速準確地測量先進IC封裝(如晶圓級CSP)上的各種凸起高度，以及檢測高度復雜的MEMS和探針卡結構。 |
| |
|
|
 |
請聯系當?shù)劁N售025-85334943
技術參數
物鏡 |
|
標準頭 |
高倍頭 |
倍率 |
1.5x |
3x |
7.5x |
15x |
30x |
工作距離 |
24mm |
24mm |
5mm |
20mm |
5mm |
共聚焦系統 (視野全域高度測量) |
|
標準頭 |
高倍頭 |
視野 |
8 x 6mm |
4 x 3mm |
1.6 x 1.2mm |
0.8 x 0.6mm |
0.4 x 0.3mm |
高度測量重復性 (2σ) |
0.6μm |
0.35μm |
0.25μm |
0.20μm |
高度解析度 |
0.01μm |
共聚焦系統 (視野全域高度測量) |
|
標準頭 |
高倍頭 |
視野 |
8 x 6mm |
4 x 3mm |
1.6 x 1.2mm |
0.8 x 0.6mm |
0.4 x 0.3mm |
高度測量重復性 (2σ) |
0.6μm |
0.35μm |
0.25μm |
0.20μm |
高度解析度 |
0.01μm |
明場系統 (2D 測量) |
|
標準頭 |
高倍頭 |
變焦模式 |
電動5段變焦 |
視野 |
8 x 6mm 到
0.53 x 0.4mm |
4 x 3mm 到
0.27 x 0.2mm |
1.6 x 1.2mm 到
0.11 x 0.08mm |
1.26 x 0.95mm 到
0.1 x 0.074mm |
0.63 x 0.47mm 到
0.05 x 0.04mm |
光源 |
全系白色LED 透射、反射 ,
白色LED環光 type 1.5x, 3x 和 7.5x |
燈源 |
白色LED |
自動對焦 |
影像對焦 和 TTL激光對焦 (可以掃描) |

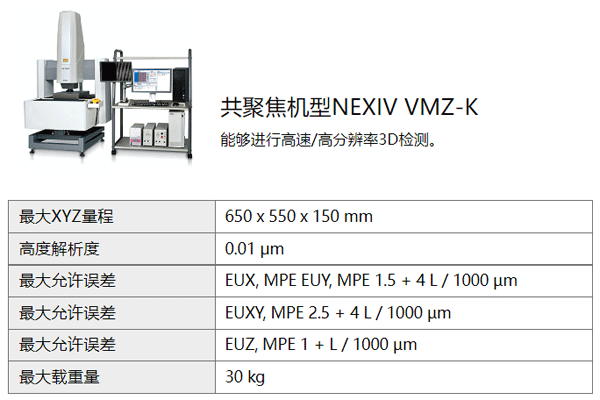

主機 |
|
VMZ-K3040 |
VMZ-K6555 |
量程 (X, Y, Z) |
300 x 400 x 150mm |
承載力 |
20kg |
30kg |
最大允許誤差 |
EUX,MPE EUY, MPE 1.5 + 4L/1000μm |
EUXY, MPE 2.5 + 4L/1000μm |
EUZ, MPE 1 + L/1000μm |
電源 / 功耗 |
AC 100 to 240 V ± 10% 50/60 Hz / 13A to 6.5A |
| 占地大小 |
2500 x 1600mm |
2500 x 1900mm |
