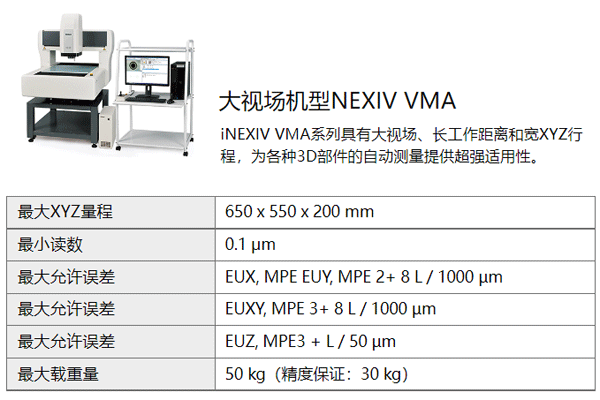

VMA-2520 |
VMA-4540 |
VMA-6555 |
量程 (X x Y x Z) |
250 x 200 x 200 mm |
450 x 400 x 200 mm |
650 x 550 x 200 mm |
TP量程 (帶TP接觸式) |
200 x 200 x 166 mm (TP20)
200 x 200 x 170 mm (TP200)
250 x 200 x 200 mm (影像) |
400 x 400 x 166 mm (TP20)
400 x 400 x 170 mm (TP200)
450 x 400 x 200 mm (影像) |
600 x 550 x 166 mm (TP20)
600 x 550 x 170 mm (TP200)
650 x 550 x 200 mm (影像) |
量程 TP & MCR20 *1 |
175 x 200 x 166 mm (TP20)
175 x 200 x 170 mm (TP200)
225 x 200 x 200 mm (影像) |
325 x 400 x 166 mm (TP20)
325 x 400 x 170 mm (TP200)
375 x 400 x 200 mm (影像) |
525 x 550 x 166 mm (TP20)
525 x 550 x 170 mm (TP200)
575 x 550 x 200 mm (影像) |
最小讀數 |
0.1 μm |
最大載重量 (精度保證) |
15 kg (5 kg) |
40 kg (20 kg) |
50 kg (30 kg) |
最大允許誤差*2
(L ：測量長度mm) |
EUX,MPE EUY,MPE: 2+8L/1000 μm
EUXY,MPE: 3+8L/1000μm
EUZ,MPE: 3+L/50μm *3 |
EUX,MPE EUY,MPE: 2+6L/1000 μm
EUXY,MPE: 3+6L/1000μm
EUZ,MPE: 3+L/100μm *3 |
相機 |
黑白 1/3" CCD, 彩色 1/3" (選配) |

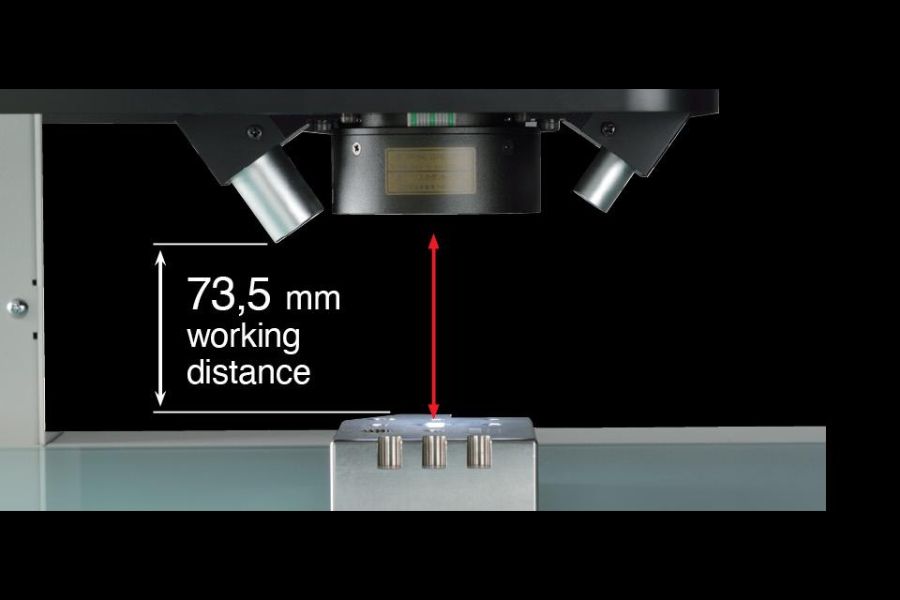

工作距離 |
73.5 mm (63 mm 帶激光) |
倍率 |
光學: 0.35 到 3.5x (0.52x 到 5.2x 高倍選配)
綜合: 12.6 到 126x 在24英寸WUXGA (1920 x 1200 pixels) 顯示器上 |
視野大小 |
13.3 x 10 mm 到 1.33 x 1 mm (8.9 x 6.7 mm 到 0.89 x 0.67 mm 高倍選配) |
自動對焦 |
影像, 激光(選配) |
光源 |
透射，反射，8方向白色LED環光 |
視頻分辨率 |
640 x 480 pixels |

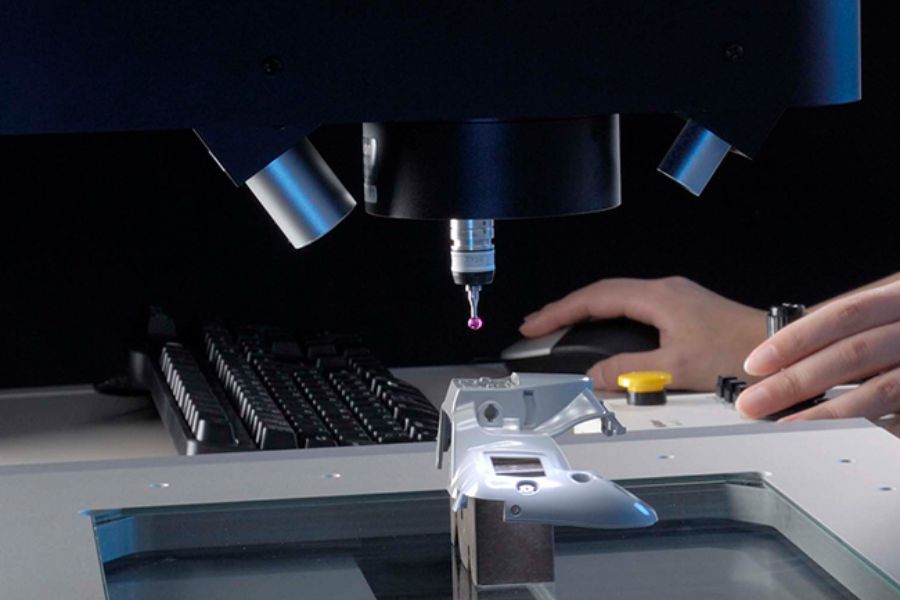

接觸式測頭TP (選配) |
Renishaw? TP200/TP20 |
電源 |
100 V - 240 V, 50/60 Hz |
功耗 |
5 A (100V) -2.5 A (240 V)
(不包括電腦及其外圍設備的功耗) |
5 A (100V) -2.5 A (240 V) |
主機 (W x D x H) |
650 x 700 x 1557 mm 110 kg |
1000 x 1340 x 1553 mm 500 kg |
1200 x 1640 x 1553 mm 665 kg |
控制箱 |
145 x 400 x 390 mm 14 kg |
145 x 400 x 390 mm 14 kg |
145 x 400 x 390 mm 14 kg |
工作環境 |
溫度: 10 到 35oC
濕度: 70% 以下 |
精度保證溫度 |
20°C ±0.5K |
