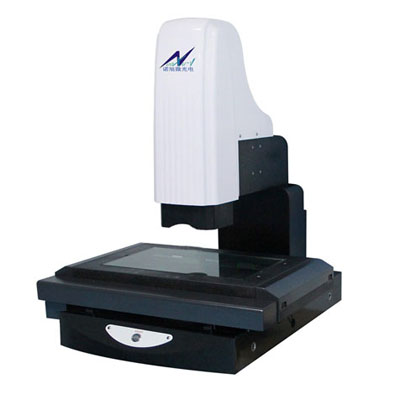

超大行程全自動影像測量儀VMA2015

VMA2015大尺寸全自動影像測量儀具有多種行程，配置全自動高精度自動變倍鏡頭和可調環光照明和高分辨率高清彩色相機，還可選配接觸式測頭、共聚焦白光傳感器，以滿足不同規格的多種測量需求。
VMA2015超大行程自動影像測量儀，配置豐富，滿足多樣化測量需求，被廣泛應用于手機平板電腦、LED、PCB、塑膠、五金沖壓件、電子行業等產品的幾何尺寸檢測。

儀器參數

儀器型號		VMA2015C
測量行程*		1500x2000x200
外形尺寸		3300x2600x1850
儀器重量		6800
承載重量		30
測量精度		X/Y≤(4.0+L/150)μm     Z≤(5.0+L/150)μm
		L為被測物長度，單位為mm
導軌		日本THK高精密直線導軌
光柵尺**		0.5μm光柵尺
運動控制		交流伺服系統，全閉環控制
圖像傳感器		高清晰、高分辨率彩色工業攝像機
光源***	輪廓光	LED平行冷光源，256級亮度可調
	表面光	電腦程控8分區LED環形冷光源，256級亮度可調
光學鏡頭****		13.3:1自動變倍鏡頭，倍率可保存，切換后無需校準
放大倍率*****		光學放大倍率0.75-5.0X;影像放大倍率35-220X
視場范圍		6.0-0.95
適用電源		100-240V(AC)   50/60Hz,單相1800W
工作環境		溫度22±2℃   濕度30%-80%   振動<0.002g，低于15Hz

備注

1、 *測量行程可根據客戶需求特殊定制

2、**標配為0.5μm光柵尺，可選配0.1μm光柵尺

3、***可選配同軸光，技術參數同輪廓光

4、****標配手動變倍鏡頭，可選配自動變倍鏡頭

5、*****放大倍率為近似值，可根據需求選配0.5X或2.0X附加物鏡，實現放大倍率15-100X或60-400X
